| Menşe yeri | Çin |
| Marka adı | BEITE |
| Sertifika | CE ISO |

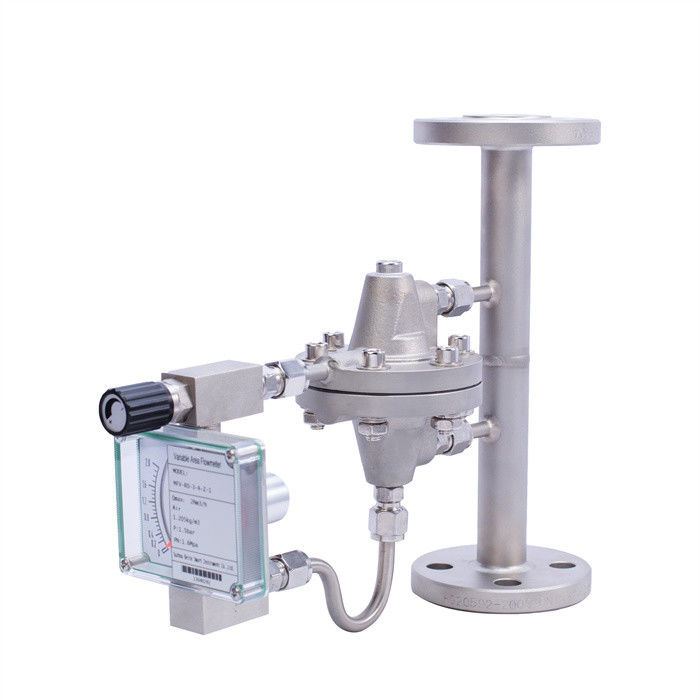

DN15-DN100 Mekanik Gösterge Buhar Metal Tüp Rotameter Değişken Alan Kanalizasyon Klor Oksijen Azot Gazı
Açıklama
Bu ürün, akış ölçümünü gerçekleştirmek ve sabit akış çıkışını sağlamak için bir akış temizleme aygıtı oluşturmak için bir metal boru yüzer veya cam rotor akış ölçerini ve sabit akış valfini kullanır.Yüzen akışölçüsünün güvenliği ve güvenilirliği ve doğru ve istikrarlı ölçüm özellikleri nedeniyle, Bu seri hava üfleme cihazları, giriş veya çıkış basıncı değiştikçe sabit akış çıkışını sağlayabilir.çelik, vb. Kimyasal lif, tekstil ve diğer endüstrilerde sıvı seviyesinin ölçümü gibi işlem kontrolünde.Bu ürün serisinin tasarım yapısı tamamen endüstriyel kontrol gereksinimlerini karşılar, ve uygulanabilir kurulum koşulları enstrüman ölçüm teknolojisi gereksinimlerine tam olarak uymaktadır.
Sağda, değişen gaz tedarik basıncı koşullarında tipik uygulamalar gösterilmiştir: ana boru hattı gaz kaynağı tarafından sağlanan gaz, gerektiğinde birden fazla dalına bölünebilir.Eğer birkaç dalın gaz akışı kapalı veya ayarlanmışsaAna boru hattının hava akışı basıncı değiştikçe, destek üzerinde monte edilmiş tek kanallı temizleme cihazı akış hızını doğru bir şekilde ölçebilir.
Lütfen akış ölçerinden arındırma cihazını kurmak için uygun bir yer seçin, böylece akış ölçerinden arındırma cihazının arındırılması, temizlenmesi ve sökülmesi kolaylaşır.ortamın akış yönü akış temizleme cihazı tarafından gerekli yönü ile aynı olduğundan emin olun, ve tüm ince ayar iğne valflerini kapatın. çalıştırılmadan önce, darbeyi önlemek için boru hattını boşaltın ve temizleyin.ve akış hızı dalgalanmanın etkilenmesini önlemek için valf açılışını ayarlayarak değiştirilmelidir, böylece ölçüm bileşenlerine zarar verir.
özellikleri
| Enstrüman modeli | LZB donanımlı | LZZ ile donatılmış |
| Cam boru yüzer akış ölçer | Metal boru yüzen akış ölçer | |
| Ölçme aralığı | ||
| (100% değer) | ||
| Su: 20°C | 3-1001/h | 25-4∞Ol/h |
| Hava | 50-3400I/h | 0.7-80m3/h |
| O.1MPa.20°C | ||
| Aralık oranı | 10.1 | 10.1 |
| doğruluk seviyesi | 4 | 1.5 |
| akış ölçeği | Gerçek akış ölçeği | Gerçek akış ölçeği |
| Orta basınç | Yukarı sınır 1.0MPa | Yukarı sınır 6.4MPa |
| (Özel gereksinimler eklenebilir) | ||
| Orta sıcaklık | -20°C -100°C | -20°C-200°C |
| çevre sıcaklığı | -20°C-60°C | -20'C-60°C |
| Medya malzemeleri | 304 316 | 304 316 |
| kabuk | Plastik PVC | döküm düğmesi, epoksi reçine püskürtülmüş |
| Süreç bağlantısı | ||
| Kart kapağı | φ6mmφ8mmφ10mm | φ6πrnφ8mmφ10mm |
| İp | 1/4W NPT | 1/4W NPT |
| 1/2 ∆NPT | 1/2 ∆NPT | |
| Flanş | 1/2'ANSI 1501b | 1/2 ‰ ANSI 150lb |
| DIN2501.HG.GB | DIN2501.HG.GB | |
| özel | Kullanıcı gereksinimlerine göre | Kullanıcı gereksinimlerine göre |
Kurulum Önlemleri
Lütfen akış ölçerinin arındırılması, temizlenmesi ve sökülmesinin kolay olmasını sağlamak için akış arındırma cihazını kurmak için uygun bir yer seçin.Temizleme cihazı yüzme akışölçer bir çarpışma aktarım sistemi ile donatılmıştır, diğer çalışma ekipmanları tarafından üretilen müdahale alanının, akışölçüsünün ölçüm sonuçlarını etkilememesini sağlamak gerekir.Akış temizleme cihazının istikrarlı olmasını sağlamak ve eklemek
Sabit destek: Temizleme cihazına etki eden germe ve basınç kuvvetlerinin önlenmesi için kurulum boyutları verilen boyutları çok fazla veya çok az aşmamalıdır.Sıvı ortam ferromanyetik parçacıklar içerdiğinde, a
Enstrümanın önündeki herhangi bir çarpışan parçacığı ortaya çıkarmak için emin olun. ortamın akış yönünün akış temizleme cihazının gerektirdiği yönle aynı olduğundan emin olun.Aracı kurarken, tüm ince ayar iğne valflerini kapatın.
İşlemeye başlamadan önce, darbeyi önlemek için boru hattını boşaltın ve temizleyin.Akış hızı, dalgalanmanın etkilenmesini ve böylece ölçüm bileşenlerine zarar vermesini önlemek için valf açılışını ayarlayarak değiştirilmelidir..
| LZ serisi temizleme cihazı | |||||||||
| 1Araç modeli: LZ | |||||||||
| 2. Sınıflandırma modelleri | |||||||||
| B | Bir cam boru akış ölçerini seçin (DK serisi genellikle cam rotor akışı için kullanılır) | ||||||||
| Z | Metal boru akış ölçerini seçin | ||||||||
| WB | Mikro akışlı metal boru akış ölçerini seçin | ||||||||
| 3. Temizleme modu (tek masa modu ise, bu kodu seçmek gerekmez) | |||||||||
| Tek geçişli temizlik | |||||||||
| 2 | Çifte temizlik | ||||||||
| 3 | Çok kanallı temizleme (özel olanlar kullanıcı gereksinimlerine göre özelleştirilebilir) | ||||||||
| 4- Kurulum formu | |||||||||
| D | Tek masa | ||||||||
| M | Panel türü | ||||||||
| 5Basınç düzenlemesi | |||||||||
| RE | Giriş basıncı düzenleme | ||||||||
| RA | Çıkış basıncı ayarlaması | ||||||||
| 6. İşlem bağlantısı | |||||||||
| F | Flanş bağlantısı | ||||||||
| S | Dövenli bağlantı | ||||||||
| K | Kart kılıfı bağlantısı | ||||||||
| 0 | Kullanıcı gereksinimlerine göre | ||||||||
| 7- Malzeme. | |||||||||
| P | 304 | ||||||||
| R | 316 | ||||||||
| N | 316L | ||||||||
| 8.başka | |||||||||
| L | Basınç göstergesi ile | ||||||||
| G | Magnetik filtre ile | ||||||||
Özellikleri
1. METAL STRUKTURU TESNEME
Çeşitli endüstrilerde gaz ve sıvı ölçümleri için uygun tüm metal yapı tasarımı.
2. KASES STRUKTURU TESNEMESİ
6.4MPa'nın altındaki işlem basıncını ölçebilir
Akış, basınç (iletilmez) yer içi gösterimi
3Konik ölçüm tüpü
Tek metre montajı, panel montajı, dolap montajı (iftiharlı), daha geniş ölçüm aralığı ve daha iyi ölçüm doğrusallığı.
4Bağlantı yöntemleri
Çoğu fabrika uygulaması gereksinimlerine uygun olmak için flensler, sıkıştırıcılar ve iplikler gibi çeşitli süreç bağlantı yöntemleri mevcuttur.
5. MATERYAL İsteğe bağlı
Paslanmaz çelik, titanyum, Hastelloy, PTFE, FEP ve diğer malzemeler. Tek kanal, çift kanal, çok kanal şekli (iletilmez)
6. MANETİK KÖPLE Sistemi
Şirketimizin LZ serisi yüzen akış ölçerini kullanın
Akış, basınç (iletilmez) yer içi gösterimi
Ambalaj ve Teslimat
Sık Sorulan Sorular
1. S: Uygun modeli seçmek için hangi bilgilere ihtiyaç vardır?
A: Uygulama alanı, Adli basınç, Orta ve orta sıcaklık, Güç kaynağı, Çıktı,
Akış aralığı, doğruluk, bağlantı ve diğer parametreler.
2S: Bir ticaret şirketi mi yoksa bir üretici misiniz?
A: Biz seviye ve akış ölçüm cihazlarında uzmanlaşmış bir ISO onaylı üreticiyiz.
OEM ve ODM hizmeti mevcuttur. Çin'de bizi ziyaret etmeye hoş geldiniz.
3. S: MOQ nedir?
A: İşbirliğimize başlamak için, örnek siparişi kabul edilebilir.
4. S: Akıllı Mini Mikro Turbine Yakıt Yağı Dizel Akış Mitri için teslimat tarihi nedir?
A: Teslimat tarihi ödeme aldıktan sonra yaklaşık 3-15 iş günüdür.
5Ödeme şartlarınız nedir?
A: T/T, PayPal, Western Union'u destekliyoruz.
Toplu üretim siparişi için, %30 avans ve sevkiyat öncesi %70 bakiyedir.
6. S: Akışölçer için garantiniz var mı?
A: Evet, 12 aylık garantimiz var.
