Açıklık Akışölçörü

Değişken Alan Metal Tüp Yüzen Akışölçer Gaz Seviyesi Küçük Akış Göstergesi DN15-DN100

Açıklama
Boruyu dolduran sıvı borudaki sıkıştırma aygıtından geçerken, akış akımı, sıkıştırma aygıtındaki sıkıştırma parçasında yerel bir daralma oluşturacaktır.böylece akış hızını artırır ve statik basıncı düşürür, böylece boğma parçasının öncesinde ve sonrasında basınç yaratır. düşüş, yani basınç farkı. ortamın akış hızı ne kadar büyükse,Dökme elemanından önce ve sonra ortaya çıkan basınç farkı ne kadar büyükse,Bu nedenle, sıvı akış hızı basınç farkını ölçerek ölçülebilir. Bu ölçüm yöntemi korunma yasasına ve akış sürekliliği yasasına dayanır.
Akıllı boğma cihazı (orifice akış ölçer), akış, sıcaklık,ve basınç algılama fonksiyonları ve otomatik olarak sıcaklık ve basınç için telafi edebilirMikro-bilgisayar teknolojisini ve yeni
Mikro güç tüketimi teknolojisi ve güçlü işlevlere sahiptir. , kompakt yapı, basit işletim ve kullanımı kolaydır.

Kullanımı
LG/FB tipi standart halkalı oda açısı plaka ve flange açısı plaka sıkıştırma cihazı, ölçeksiz bir akış ölçüm cihazıdır.Pnömatik veya elektrikli diferansiyel basınç ileteçleri veya çift balonlu diferansiyel basınç ileteçleri ile birlikte kullanılırMetallürji, kimyasal, petrol ve elektrik enerjisi endüstriyel sistemlerinde, sıvı, gaz,ve orta sıcaklık ≤ 400 °C olan açılış levhasından akan buhar sürekli olarak ölçülür.Göndericiler basınç farkı sinyalini orantılı bir çıkış sinyaline dönüştürür ve sonra ölçülen akışı kaydeden, gösteren veya düzenleyen ikincil cihazlar veya düzenleyiciler vardır..

Temel
Boru hattının içine delik plakaları veya nozeller gibi boğma parçaları yerleştirin. Boğma bölümünün diyaframı borunun iç çapından küçük olduğundan,sıvı boğma bölümünden geçerken, akış ışını kesit aniden küçülür ve akış hızı hızlanır.Sıvılandırma elemanından önce ve sonra bir statik basınç farkına yol açan (Şekil 1'e bakın). Bu statik basınç farkı ile sıvının akış hızı arasında Q=K ile tutarlı kesin bir sayısal ilişki vardır. Kök işareti △ P.Akış hızını ölçmek için boğma elemanından önce ve sonra farklılık basıncını ölçmek için bir diferansiyel basınç verici (veya diferansiyel basınç ölçer) kullanın.

Kurulum gereksinimleri
Dökme cihazının montajı aşağıdaki boru bölümlerine ve boru ekipmanlarına bağlıdır: Dökme parçasının yukarı tarafındaki 1 numaralı direniş parçası ve 2 numaralı direniş parçası,Direnç parçası No. 1 sağ tarafta boğaz parçası altında, boğaz parçasından yukarıdaki 2 numaralı direniş parçası boğaz parçası arasındaki boru bölümüne doğru.1 direnç parçası ve farksal basınç sinyali boru hattı, vb.


Spesifikasyon

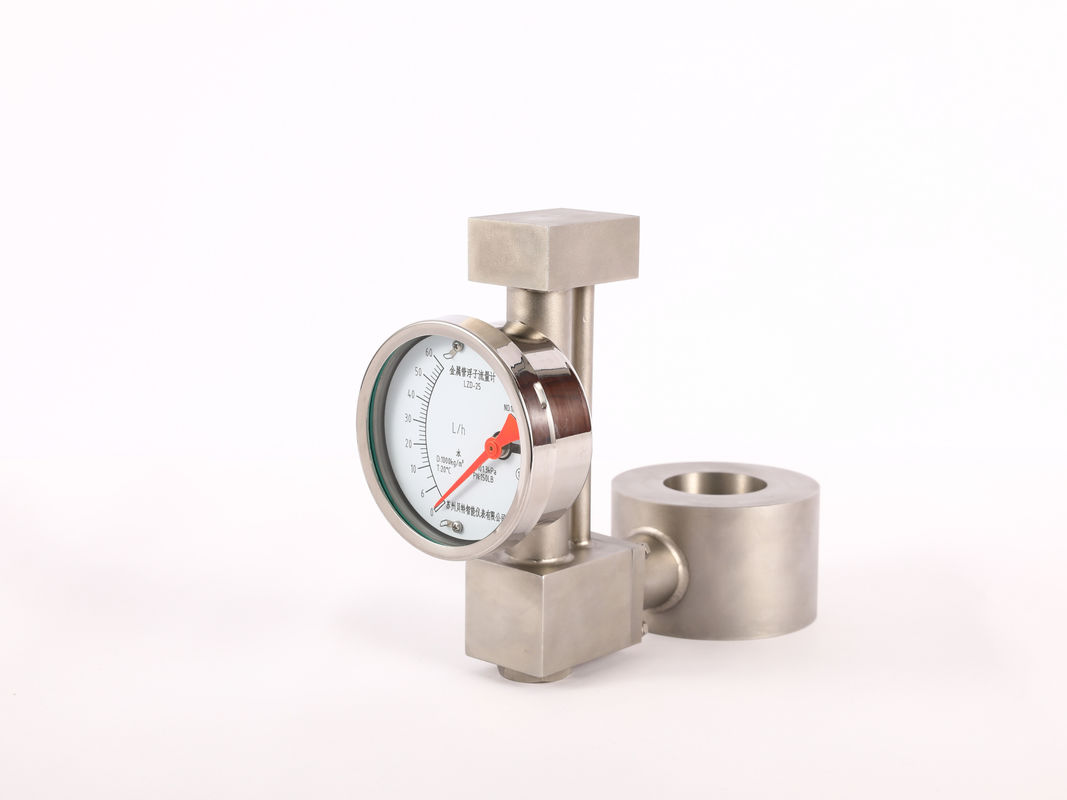

LF-A serisi entegre delik akışölçer, yüzen bir bölünmüş akışölçer
Alt akışölçer ölçüm borusunun yanına monte edilir ve akış bölünmesi için delik plaka ile entegre edilir.
Kullanıcıların seçebileceği dört farklı konektörüne sahiptir, yani "yünlü" (AT),
"Flanş" (AF) ve "Klem" (AC), ayrı tip (AD).
Açıklık levhası kurulduğunda, açıklık levhasının ön ve arka taraflarında bir diferansiyel basınç üretilir.
Benzer şekilde, dal giriş ve çıkışında yüzen bir akış ölçer kurulur, böylece yüzerden akış
Sayıcının akış hızı ana borudan geçen akış hızı ile eşdeğerdir, böylece ana borudan geçen sıvı
Akış hızı, cam yüzme akışölçüsünün ölçeği ile belirtilebilir.
·Orta sıcaklık: PVC: 0~60°C,
SS304:0~120°C
·Dikliği: ±2,5%
·İş basıncı: 1.0MPa




Kurulum yönü:
LF-A delik akışölçüsünün kurulum yönü sağdaki resimde gösterildiği gibi değiştirilebilir.
Sol→sağ, sağ→sol ve üst→alt, alanın akış ölçümcüsünün akış yönünü değiştirmek çok kolaydır.


Ambalaj ve Teslimat


Sık Sorulan Sorular
1. S: Uygun modeli seçmek için hangi bilgilere ihtiyaç vardır?
A: Uygulama alanı, Adli basınç, Orta ve orta sıcaklık, Güç kaynağı, Çıktı,
Akış aralığı, doğruluk, bağlantı ve diğer parametreler.
2S: Bir ticaret şirketi mi yoksa bir üretici misiniz?
A: Biz seviye ve akış ölçüm cihazlarında uzmanlaşmış bir ISO onaylı üreticiyiz.
OEM ve ODM hizmeti mevcuttur. Çin'de bizi ziyaret etmeye hoş geldiniz.
3. S: MOQ nedir?
A: İşbirliğimize başlamak için, örnek siparişi kabul edilebilir.
4. S: Akıllı Mini Mikro Turbine Yakıt Yağı Dizel Akış Mitri için teslimat tarihi nedir?
A: Teslimat tarihi ödeme aldıktan sonra yaklaşık 3-15 iş günüdür.
5Ödeme şartlarınız nedir?
A: T/T, PayPal, Western Union'u destekliyoruz.
Toplu üretim siparişi için, %30 avans ve sevkiyat öncesi %70 bakiyedir.
6. S: Akışölçer için garantiniz var mı?
A: Evet, 12 aylık garantimiz var.
