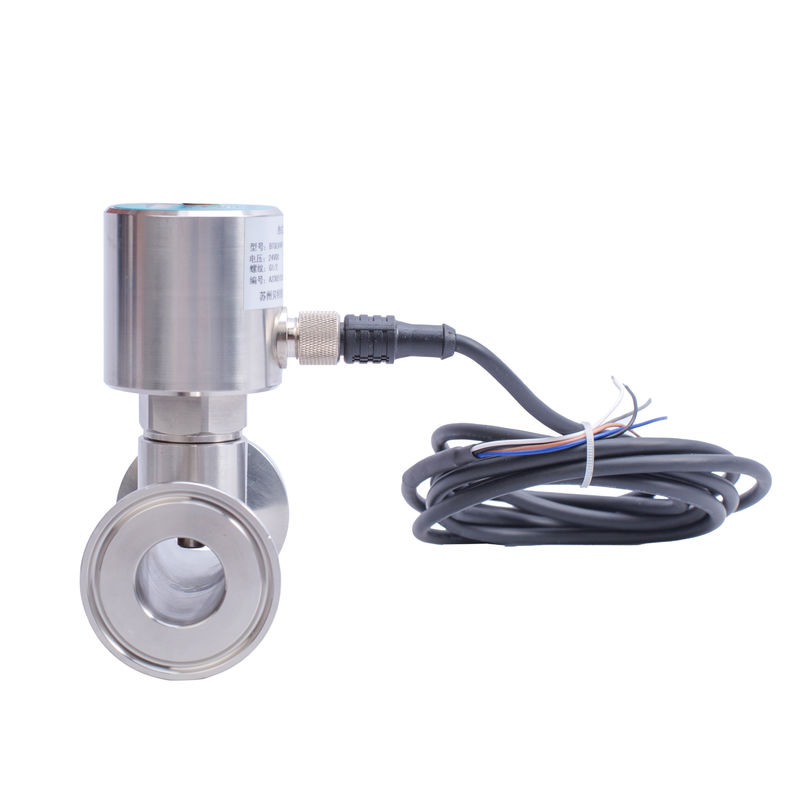

Isı akışı anahtarı

Açıklama

I. Genel Bakış

TFS-800 akış anahtarı, boru hattındaki sıvı akışını gerçek zamanlı olarak izleyebilen ve sinyal çıkışı sağlayan bir ölçüm cihazıdır.Değiştirme değeri site üzerinde sürekli ayarlanabilir, küçük basınç kaybı ve kompakt yapısı ile. Çoklu LED'ler gerçek zamanlı olarak akış durumunu ve geçiş durumunu görüntüleyebilir. Kurulumu kolaydır,Ürün çeşitli boru çapı gereksinimleri için uygundur ve borulardaki sıvı akış hızını izlemek için kullanılabilir., akış kesintilerini izler veya pompaları boşluktan korur.Endüstriyel hidrolik endüstrisi ve boru hattı sıvı akış hızının izlenmesi gereken diğer yerler.

2Performans parametreleri

Ölçüm aralığı: 1 ̊150cm/s (su), 3 ̊/s ̊300cm/s (yağ)

200~3000cm/s (gaz)

u Çalışma voltajı: 24±20% VDC;

u Akım tüketimi: <90mA;

u Sinyal çıkışı: röle (SPDT), PNP transistörü;

Transistor Özellikleri:

u Kapatma voltajı: 24±20% VDC;

U Anahtar akımı: ≤1.2A;

Relay özellikleri:

U Aktarma voltajı: ≤250VAC/30VDC;

U Akış akımı: ≤3A;

u Başlatma süresi: tipik değer 8s (2~15s);

u Yanıt süresi: tipik değer 2s (1~15s);

u Sıcaklık eğimi: 250°C/dakikadaki üst sınır;

U Koruma seviyesi: IP67

u Orta sıcaklık: -20~80°C;

u Çevre sıcaklığı: -10°70°C;

U Depolama sıcaklığı: -20~85°C;

u Basınç direnci seviyesi: 10MPa;

u Sonda malzemesi: 304 paslanmaz çelik

u Kabuk malzemesi: 304 paslanmaz çelik

3Ürün uygulaması

Bu ürünün algılayıcı bileşeni ve sinyal işleme ünitesi entegre yapılardır ve akış hızı izleme ayarları sürekli olarak ayarlanır.İzleme aralığı akış hızına bağlıdır.Bu ürün aşağıdaki yönlerde izleme işlevleri için kullanılır: (1) Orta akış/düşük akış hızı;

(2) Ortamın varlığı/yokluğu; (3) Ortamın akışı/sessizliği.

Bu ürün, alarm durumunu ve akış hızı trendini göstermek için panelde sırayla düzenlenmiş farklı renklerde 6 gösterge lambası kullanır ve tek bir röle ile sinyalleri değiştirir.Altı gösterge ışığının anlamları şöyledir::

1 kırmızı gösterge lambası: yanığında, ayarlanmış akış hızına ulaşılmamıştır.

1 sarı gösterge ışığı: yanınca, ayarlanmış akış hızına ulaşılır/aşırılır ve röle çalışmaya başlar.

4 yeşil gösterge lambası: ayarlanmış akış hızını aştıklarında, sırayla aydınlatılırlar. Ne kadar fazla ışık varsa, akış hızı o kadar büyüktür. Akış hızı azalırsa, ters sırayla sönerler.

4Görünüm yapısı ve elektrik tanımı

Akış anahtarı kablo veya bağlantı bağlantısı yöntemini benimser.

Yapısal boyut çizimi:

Elektriksel tanım: M12*1 havacılık fişi

Tablo 1 Elektriksel Tanımlama

Kablolama şeması
- Hayır.

5Ürünlerin kurulumu

1Ürünü kurarken, sondanın sıvıya tamamen daldırılması gerekir.sondayı aşağıdaki boru duvarına itmemek için uygun yöntemleri kullanmaya dikkat edin..

2Sıvı boruyu tamamen dolduramadığında, ürünün borunun dibine monte edilmesi gerekir (Şekil 3).

3Boruda çöküntü olabilirse, lütfen ürünü borunun yan duvarına yerleştirin, yatay olarak yerleştirin (Şekil 4) ve havayı ve çöküntüyü önleyin.

4Ürün, bir bükümden veya kesişimden uzak bir düz boruya monte edildiğinde, düz borunun uzunluğu borunun çapının 4 katından az olmamalıdır.

6Ürün Düzeltmesi

Ürün boruya monte edildikten sonra, lütfen kabloları elektrik bağlantısına göre bağlayın.Gücü açın ve ayarlamaya başlamadan önce ürünün 2 dakika boyunca istikrarlı çalışmasını bekleyin.

Şekil 5'te gösterildiği gibi, ürünün üst ucundaki toz geçirmez vidaları açın ve potansiyometrenin ayar ucunu görebilirsiniz.Ürünün çıkış ucunda durun ve bir düz başlı tornavida kullanarak potansiyometrenin ayar ucunu saat yönünde döndürün.Farklı uygulamalar için, ayarlamak için aşağıdaki adımları izleyin.Eğer ayarlama etkisi bir anda tatmin edici değilse, ayarlamayı birkaç kez tekrarlayabilirsiniz.akış hızı değiştikçe potansiyometreyi ayarlamadan önce sıvının 15 ila 30 saniye boyunca istikrarlı bir şekilde akmasını bekleyin.

●Medya akışı/akış hızını azaltmak

1. Belirtilen izleme akış hızından daha düşük bir sınır akış hızını veya standart bir akış hızını belirlemek;

2Potansiyometreyi kırmızı LED ışığı için ayarlayın.

3Kontrol edilecek akış hızını geri getirmek, kontrol edilmesi gereken akış hızında ortam akışını yapmak,Potansiyometreyi, sarı gösterge ışığı ve en az bir yeşil gösterge ışığının açık olması için ayarlayın..

●Medya hareketsiz/akıyor

Potansiyometreyi öyle ayarlayın ki boru hattı akışı kesildiğinde kırmızı gösterge ışığı yansın.Sarı ve en az bir yeşil gösterge ışığı yanıyor.

●Medya var/olmuyor

Potansiyometreyi, boru hattında bir ortam olmadığı zaman kırmızı gösterge ışığının yanması için ayarlayın.Sarı ve en az bir yeşil gösterge ışığı yanıyor olacak..

7. Önlemler

Lütfen bu kılavuzu kullanmadan önce dikkatlice okuyun ve ürünün elektrik bağlantısına göre doğru kablolama yapın.

Güç kaynağını bağlamadan önce, güç kaynağı voltajının ürünün güç kaynağı aralığında olduğundan emin olun. Yüksek voltaj ürüne zarar verebilir.

Ürünün yerleştirilmesi yönüne ve yöntemine dikkat edin.

8Sorumluluk

Taşındığı tarihten itibaren bir yıl içinde, şirketimiz malzeme ve işçilik sorunlarından kaynaklanan kalite kusurları olan ürünleri ücretsiz olarak değiştirecek veya onaracaktır;Kullanım sırasında kalite dışı nedenlerden kaynaklanan ürün arızası için, şirketimiz onarımlardan sorumlu olacak ve sadece malzeme maliyetini ödeyecek.
