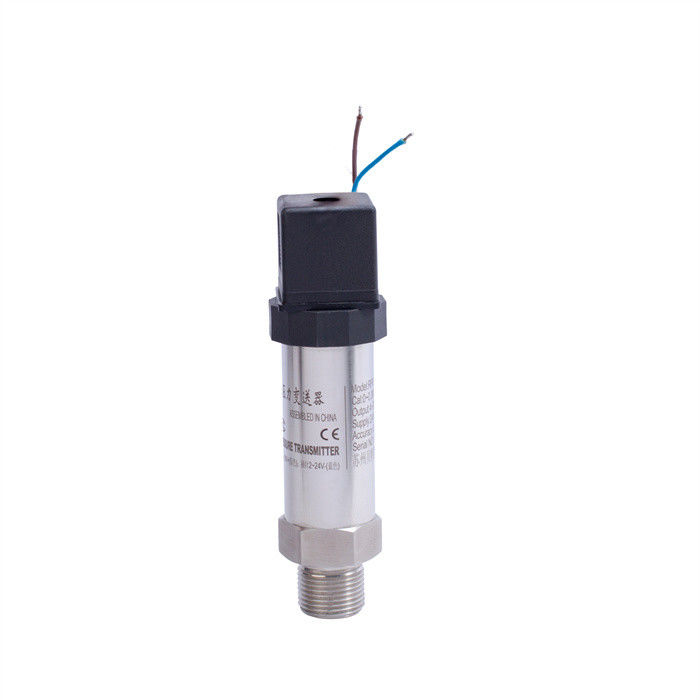

Kompakt Basınç Göndericisi Transducer Basınç Aracı

Devre kartı modülü
İleticinin devre kartı modülü, uygulama özel bütünleşik devre ve yüzey paketleme teknolojisini kullanan bir devre kartıdır.Devre kartı sensörden sinyal alır ve düzeltir ve doğrusallaştırırDevre kartı modülünün çıkış kısmı dijital sinyali analog çıkış sinyali haline dönüştürür.ve HART verici HART el operatörü veya üst bilgisayar yazılımı ile iletişim kurabilir.
1.2.1 A/D dönüşümü
A/D dönüşüm devresi, demodülatörün analog akım çıkışını dijital akıma dönüştürmek için 16 bit düşük güçlü bir bütünleşik devreden yararlanır.mikroişlemciye giriş sinyali olarak sağlanan.
1.2.2 Mikroprosesör
Göndericinin mikroprosesörü A/D ve D/A dönüşümünü kontrol eder ve ayrıca kendi kendini teşhis edebilir ve dijital iletişimi gerçekleştirebilir.Bir dijital basınç değeri bir mikroprosesör tarafından işlenir ve mühendislik birimlerinin kesin düzeltmelerini ve dönüştürülmesini sağlamak için bir sayı olarak depolanırEk olarak, mikroprosesör ayrıca sensör doğrusallığı, menzil oranı, damping zamanı ve diğer işlevleri de tamamlayabilir.
1.2.3 EEPROM belleği
EEPROM tüm yapılandırma, karakterizasyon ve dijital ince ayarlama parametrelerini saklar. Hafıza değişken değildir.Depoladığımız veriler her zaman akıllı iletişim için sağlam olabilir..
1.2.4 D/A dönüşümü
D/A dönüşümü, mikroprosesör tarafından gönderilen düzeltilmiş dijital sinyali 4-20mA analog sinyale dönüştürür ve döngüye çıkarır.
1.2.5 Dijital iletişim
Göndericinin test edilmesi ve yapılandırılması için bir iletişimci kullanılır ya da iletişimi tamamlamak için HART iletişim protokolünü destekleyen herhangi bir ana sistem kullanılır.HART protokolü endüstri standardı BELL202 frekans faz kaydırma anahtarlama (FSK) teknolojisini kullanır, 4 ~ 20mA sinyali üzerine yerleştirilen 1200Hz veya 2200Hz dijital sinyali ile iletişim, iletişim, 4 ~ 20mA işlemindeki frekans sinyali herhangi bir müdahale üretmez.

Fonksiyonel parametreler
Kullanım ortamı: sıvı, gaz ve buhar.
Ölçüm aralığı: Ürün sertifikasına ve etiketine bakın.
Çıkış sinyali: iki kablolu 4 ~ 20Ma DC veya 4 ~ 20Ma DC üzerinde üst üste konulmuş HART numarası
Kullanıcının doğrusal çıkış veya kök çıkışını (deferans basıncı) serbest seçimi ile sözcük sinyali.
Güç kaynağı: Güç kaynağı 12 ~ 45VDC ve genel çalışma güç kaynağı 24VDC'dir.
Yük: Devre kartının maksimum yük direnci RL: RL = (Vs-12V) /0.023A,
Formülde, RL: maksimum yük direnci Ω, maksimum RL iletişim sırasında 600Ω'dur; Vs: Güç kaynağı
Voltaj V.

Aralık ve sıfır konumu: İletici yerindeki düğmeyle veya HART'ı benimseyerek ayarlanabilir
İletişim cihazı uzaktan ayarlanmış.
Pozitif ve negatif transfer: Farklı basınç verici: Maksimum pozitif transfer ölçüm aralığının üst sınırıdır (URL)
Aşağıdaki ile aynı) ölçüm aralığındaki fark; Maksimum negatif göç URL'dir. Basınç verici: Max
Pozitif transfer değeri, URL ile ölçülen aralık arasındaki farktır.
Mutlak basınç verici: en yüksek pozitif transfer URL ile ölçülen aralığın farkıdır; hiçbir yük
Göç edin.
Hata alarmı: Kendini teşhis programı, 22mA veya daha düşük bir analog çıkış ile bir hatayı tespit eder
3.9mA alarmında, alarm yüksek ve düşük işareti elektronik bileşen anahtarı ile seçilebilir.
Göndericinin yazma koruması: Göndericinin yapılandırılmasını önlemek için bir elektronik bileşen üzerinde bir düğmeyi değiştirin
Değişiklik.
Sıcaklık aralığı: Elektronik devre: -30 ~ +85°C

Duyarlı element (silikon yağı ile doldurulmuş): -40 ~ + 104°C (inert yağla doldurulmuş): -184 ~ + 71°C
Depolama sıcaklığı: -30 ~ + 85°C
Başlama süresi: en fazla amortizasyon < 2 saniye
Hacim emilimi: < 0,16 cm3
Damping: Elektriksel damping 0 ~ 16s, 0.1s aralıklarla ayarlanabilir, hassas eleman (şarj
Silikon yağı) doğal zaman 0.2s, menzilli kod 3 amortizasyon süresi 0.4s.

Ambalaj ve Teslimat


Sık Sorulan Sorular
1. S: Uygun modeli seçmek için hangi bilgilere ihtiyaç vardır?
A: Uygulama alanı, Adli basınç, Orta ve orta sıcaklık, Güç kaynağı, Çıktı,
Akış aralığı, doğruluk, bağlantı ve diğer parametreler.
2S: Bir ticaret şirketi mi yoksa bir üretici misiniz?
A: Biz seviye ve akış ölçüm cihazlarında uzmanlaşmış bir ISO onaylı üreticiyiz.
OEM ve ODM hizmeti mevcuttur. Çin'de bizi ziyaret etmeye hoş geldiniz.
3. S: MOQ nedir?
A: İşbirliğimize başlamak için, örnek siparişi kabul edilebilir.
4. S: Akıllı Mini Mikro Turbine Yakıt Yağı Dizel Akış Mitri için teslimat tarihi nedir?
A: Teslimat tarihi ödeme aldıktan sonra yaklaşık 3-15 iş günüdür.
5Ödeme şartlarınız nedir?
A: T/T, PayPal, Western Union'u destekliyoruz.
Toplu üretim siparişi için, %30 avans ve sevkiyat öncesi %70 bakiyedir.
6. S: Akışölçer için garantiniz var mı?
A: Evet, 12 aylık garantimiz var.
