| Menşe yeri | Çin |
| Marka adı | BEITE |
| Sertifika | CE ISO |

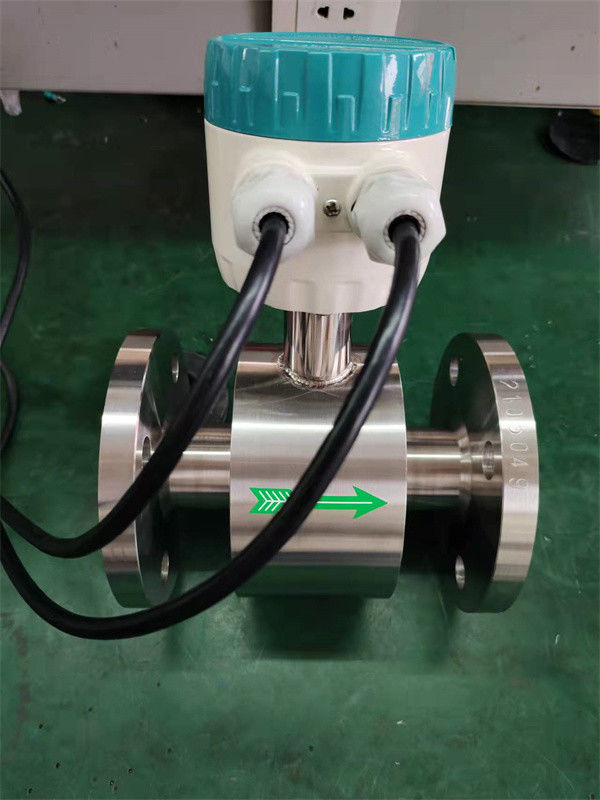

Elektromanyetik akışölçüsünün görüntüleme modu: bölünmüş tip elektromanyetik akışölçüsüne, entegre tip elektromanyetik akışölçüsüne ayrılır
Elektromanyetik akış ölçerleri, görüntüleme moduna göre: bölünmüş tip elektromanyetik akış ölçerine ve entegre tip elektromanyetik akış ölçerine ayrılır. Serinin nominal çapı DN15 ~ DN3000.
Bölünmüş tip elektromanyetik akışölçer, Faraday'ın elektromanyetik indüksiyon yasasına dayanan bir borudaki iletken ortamların hacim akışını ölçen endüktif bir enstrüman.Dijital heyecanı gerçekleştirmek için mikro denetleyici yerleşik teknolojisini kullanıyor.Aynı zamanda, Çin'de ilk olan elektromanyetik akış ölçerinde CAN alan otobüsünü kullanıyor. Teknoloji yerli öncü seviyeye ulaştı.
Bölünmüş tip elektromanyetik akışölçer, yalnızca yerleşik görüntülemenin ihtiyaçlarını karşılamakla kalmaz, aynı zamanda kayıt, ayarlama ve kontrol için 4-20mA akım sinyalleri çıkarabilir.Artık kimyasal endüstride yaygın olarak kullanılmaktadır., çevre koruma, metalürji, tıp, kağıt üretimi, su temini ve drenaj ve diğer endüstriyel teknoloji ve yönetim departmanı.
Genel iletken sıvıların akışını ölçmenin yanı sıra, bölünmüş tip elektromanyetik akışölçer aynı zamanda sıvı-katı iki fazlı akışın hacim akışını, yüksek viskozitesi olan sıvı akışını,ve tuz., güçlü asit ve güçlü alkali sıvılar.
Entegre elektromanyetik akışölçer, Faraday'ın elektromanyetik indüksiyon yasasına dayanarak formüle edilir ve iletken sıvıların hacim akışını ölçmek için kullanılır.Eşsiz özellikleri nedeniyle, endüstride çeşitli iletken sıvıların ölçümünde yaygın olarak kullanılmaktadır.Su temini ve drenaj ve diğer endüstrilerBilgisayarlarla eşleştirildiğinde sistem kontrolünü gerçekleştirebilir.
Elektromanyetik akış ölçerlerinin kurulum gereksinimleri
1Yatay ve dikey akış yönleri için, elektromanyetik akışölçer yatay borunun alt kısmına ve dikey yukarı kısmına monte edilmelidir.ve borunun en yüksek noktasında ve dikey aşağı kısımda kurulmasını önlemek;
2Akış yönü eğilimli olduğunda, elektromanyetik akışölçer borunun yükseliş noktasında kurulmalıdır;
3. İndirim borusunu açarken, elektromanyetik akış ölçer borunun alt kısmına monte edilmelidir;
4Boru hattı düşüşü 5 metreyi aştığında, elektromanyetik akışölçüden aşağıda bir egzoz valfi monte edilmelidir.
5. Boru hattındaki kontrol valfi ve kesme valfi, elektromanyetik akış ölçerinin aşağı akışında kurulmalıdır ve sensörün yukarısında kurulmamalıdır;
6Elektromanyetik akış ölçerinin pompanın girişinde yerleştirilmesi mümkün değildir, ancak çıkışında yerleştirilmelidir.
7. Elektromanyetik akış ölçüm cihazını ölçüm kuyusuna nasıl monte edeceğiniz;
Özellikleri
1Ölçüm, akış yoğunluğunun, viskozitenin, sıcaklığın, basıncın ve iletkenliğin değişiminden etkilenmez.Yüksek ölçüm doğruluğu doğrusal ölçüm ilkesine göre garanti edilir.
2Boruda engeller yok, basınç kaybı yok ve düz boru hattı için daha düşük gereksinim var.
3DN 6'dan DN 2000'e kadar geniş bir boru boyutu aralığını kapsar.
4Programlanabilir düşük frekanslı kare dalga alan uyarımı, ölçüm istikrarını artırır ve güç tüketimini azaltır.
5Yüksek entegrasyon ve doğruluk sağlayan 16 bitlik MCU uygulaması; Tam dijital işleme, yüksek gürültü direnci ve güvenilir ölçüm; Akış ölçüm aralığı 1500'e kadar:1.
6Yüksek çözünürlüklü LCD ekranı.
7. RS485 veya RS232 arayüzü dijital iletişimi destekler.
8Akıllı boş boru algılama ve elektrot direnç ölçümü, boş boru ve elektrot kirliliğini doğru bir şekilde teşhis eder.
9Güvenilirliği artırmak için SMD bileşeni ve yüzey montaj teknolojisi (SMT) uygulanmaktadır.
Ana Uygulamalar
TQMF elektromanyetik akışölçüsü, kapalı bir boru hattındaki iletken sıvının hacim akışını ölçmek için kullanılabilir.Kimyasal ve petrol endüstrisi alanlarında akış ölçümü ve kontrolünde yaygın olarak uygulanmaktadır, metalürji endüstrisi, su ve atık su, tarım ve sulama, kağıt üretimi, gıda ve içecek endüstrisi ve ilaç endüstrisi.-25°C ile + 60°C arasında-25°C'den + 60°C'ye kadar; nispi nem: 5% ila 90%; 1.4 Çalışma koşulları Maksimum sıvı sıcaklığı: Kompakt tip: 60°C Uzak tip: Teflon 150°C Neopren 80°C;120°C Polyurethane 70°C Akışkan iletkenliği: ≥ 5 S/cm
L.F. Cutoff ve Cutoff Enble
Düşük akış kesimi, akış aralığına göre yüzde olarak ayarlanır. Eğer Cutoff etkinleştirilmişse ve akış ayarlanmış değerden daha düşükse, akış hızının gösterimi,Hız ve yüzde ve sinyal çıkışları sıfıra zorlanır.Eğer madde devre dışı bırakılırsa, hiçbir şey yapılmaz.
Ölçme İlkeleri
Elektromanyetik akış ölçümünün ölçüm prensibi Farady'nin elektromanyetik indüksiyon yasasına dayanır.bir çift elektrot, ölçüm tüpünün duvarına nüfuz ederek monte edilmiştirİletişimsel sıvı sensörün ölçüm tüpünden geçerken,sıvının ortalama akış hızına doğrudan orantılı olan gerilim sinyali elektrotlara indüklenecektirSinyal, çeşitli görüntüleme işlevlerini gerçekleştirmek için verici tarafından güçlendirilir ve işlenir.
Dönüştürücü devresi şeması
The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displayingDeğiştiricinin devre şeması Şekil 2'de gösterilmiştir.1.
Tablo Parametreler Ayarları Menüsü
Dönüştürücü ayar menüsü 45 öğeden oluşur. Bunların çoğu, üreticiden gönderilmeden önce ayarlanır. Uygulama sırasında bunları değiştirmek gerekmez.Sadece bir kaçları vardır uygulama göre kullanıcı tarafından ayarlanacakMenü öğeleri aşağıdaki tabloda listelenmiştir:
| No. | Menü Görünümü | Ayarlama Yöntemi | Parola Seviyesi | Değer aralığı |
| 1 | Dil | Seçenek | 1 | Çince/İngilizce |
| 2 | Algılayıcı Boyutu | Seçenek | 1 | 3 - 3000 mm |
| 3 | Akış Aralığı | Değiştir | 1 | 0 - 99999 |
| 4 | Otomatik Rng Chg | Seçenek | 1 | Açık / Kapalı |
| 5 | Sıfırlama | Seçenek | 1 | 0 - 100 saniye |
| 6 | Akış Dir. | Seçenek | 1 | Fwd/ Res |
| 7 | Akış Sıfır | Değiştir | 1 | +/-0.000 |
| 8 | L.F. Kısıtlama | Değiştir | 1 | 0 - 99% |
| 9 | Enble sınırları | Seçenek | 1 | Açık / Kapalı |
| 10 | Değişim Hızı | Değiştir | 1 | 0 - 30% |
| 11 | Sınırlı Zaman | Değiştir | 1 | 0 - 20 s |
| 12 | Toplam Birim | Seçenek | 1 | 0.0001L - 1 m3 |
| 13 | Akış yoğunluğu | Değiştir | 1 | 0.0000 - 3.9999 |
| 14 | Mevcut Tip | Seçenek | 1 | 4-20mA/0-10mA |
| 15 | Nabız çıkışı | Seçenek | 1 | Frq/ Nabız |
| 16 | Nabız faktörü | Seçenek | 1 | 0.001L - 1 m3 |
| 17 | Freq Max | Değiştir | 1 | 1 - 5999 Hz |
| 18 | İletişim adresi | Değiştir | 1 | 0 - 99 |
| 19 | Baudrate | Seçenek | 1 | 600 - 14400 |
| 20 | Empipipi Det. | Seçenek | 1 | Açık / Kapalı |
| 21 | EmpPipe Alm | Değiştir | 1 | 200.0 KΩ |
| 22 | Merhaba ALM Enble. | Seçenek | 1 | Açık / Kapalı |
| 23 | Merhaba Alm Limit. | Değiştir | 1 | 000.0 - 199.9% |
| 24 | Lo Alm Enble | Seçenek | 1 | Açık / Kapalı |
| 25 | Lo Alm Sınırı | Değiştir | 1 | 000.0 - 199.9% |
| 26 | RevMeas.Enbl | Seçenek | 1 | Açık / Kapalı |
| 27 | Sensör S/N | Değiştir | 2 | 000000000000-9999999999999999 |
| 28 | Sensör Gerçek. | Değiştir | 2 | 0.0000 - 3.9999 |
| 29 | Alan Kipi | Seçenek | 2 | Mod 1,2,3 |
| 30 | Katlanmak | Değiştir | 2 | 0.0000 - 3.9999 |
| 31 | F. Toplam Set | Değiştir | 3 | 0000000000 - 9999999999 |
| 32 | R.Toplam Toplama | Değiştir | 3 | 0000000000 - 9999999999 |
| 33 | Giriş Kontrolü | Seçenek | 3 | Durdurma / Durdurma / Yeniden ayarlama |
| 34 | Toplamlaştırma | Şifre | 3 | 00000 - 59999 |
| 35 | Anahtar. | Değiştir | 3 | 00000 - 59999 |
| 36 | Tarih: Y/m/d * | Değiştir | 3 | 99/12/31 |
| 37 | Zaman-saat/s | Değiştir | 3 | 23/59/59 |
| 38 | Şifre L1 | Değiştir | 3 | 0000 - 9999 |
| 39 | Parola L2 | Değiştir | 3 | 0000 - 9999 |
| 40 | Parola L3 | Değiştir | 3 | 0000 - 9999 |
| 41 | Akım sıfır | Değiştir | 4 | 0.0000 - 1.9999 |
| 42 | Akım Max | Değiştir | 4 | 0.0000 - 3.9999 |
| 43 | Metre Faktörü | Değiştir | 4 | 0.0000 - 3.9999 |
| 44 | Convtr S/N | Değiştir | 4 | 0000000000-999999999999 |
| 45 | Sys Reset | Şifre | 4 |
Senaryo uygulaması:
Sık Sorulan Sorular
1. S: Uygun modeli seçmek için hangi bilgilere ihtiyaç vardır?
A: Uygulama alanı, Adli basınç, Orta ve orta sıcaklık, Güç kaynağı, Çıktı,
Akış aralığı, doğruluk, bağlantı ve diğer parametreler.
2S: Bir ticaret şirketi mi yoksa bir üretici misiniz?
A: Biz seviye ve akış ölçüm cihazlarında uzmanlaşmış bir ISO onaylı üreticiyiz.
OEM ve ODM hizmeti mevcuttur. Çin'de bizi ziyaret etmeye hoş geldiniz.
3. S: MOQ nedir?
A: İşbirliğimize başlamak için, örnek siparişi kabul edilebilir.
4. S: Akıllı Mini Mikro Turbine Yakıt Yağı Dizel Akış Mitri için teslimat tarihi nedir?
A: Teslimat tarihi ödeme aldıktan sonra yaklaşık 3-15 iş günüdür.
5Ödeme şartlarınız nedir?
A: T/T, PayPal, Western Union'u destekliyoruz.
Toplu üretim siparişi için, %30 avans ve sevkiyat öncesi %70 bakiyedir.
6. S: Akışölçer için garantiniz var mı?
A: Evet, 12 aylık garantimiz var.
