| Menşe yeri | Çin |
| Marka adı | BEITE |
| Sertifika | CE ISO |

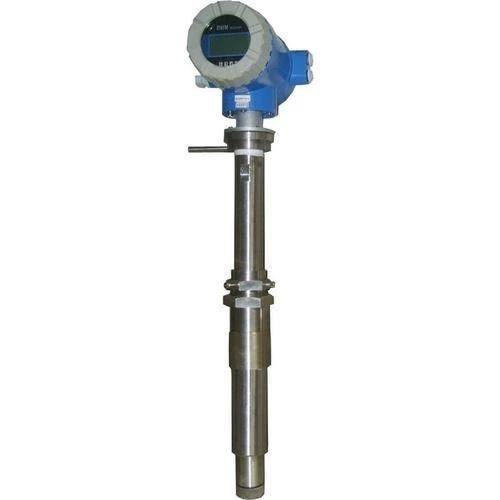

Plug-in elektromanyetik akış ölçerinin ürün özellikleri:
•RS485 arayüzü, HART iletişim protokolü, MODBUS protokolü;
• Otomatik aralığı değiştirme fonksiyonu. Akış ölçerinin akış aralığı değiştiğinde, ölçüm aralığının tam aralığın içinde doğru ölçüm yapabilmesi için otomatik olarak değiştirilebilir;
• İleri ve geri akış yönü hesaplama fonksiyonu. Kullanıcılar ileri ölçüm veya geri ölçüm seçebilirler (ön ölçüm fabrikadan gönderilir);
• Üst ve alt sınır alarmları. Kullanıcı ihtiyaçlarına göre anlık akışın üst ve alt sınırlarını ayarlayabilir. Akış, ayarlanmış üst veya alt sınır değerini aştığında,Bir zil alarma geçecek veya röle çıkışı olacak (kullanıcı tarafından seçilebilir);
• Boş trafik alarmı. Çalışan durumda, akış ölçerinin boş bir boru ölçtüğünde, anlık akış hızı sıfırdır ve sağ üst köşede bir alarm görüntülenir;
• Güçten çıkma koruması, akışölçüsünün hesaplama sonuçları ve kullanıcı tarafından ayarlanan parametreler güç kapatıldıktan sonra kaybolmaz.EEPROM, ayarlanmış parametreleri ve birikmiş değerleri kaydedebilir;
• Küçük sinyal kaldırma fonksiyonu. Kullanıcılar, küçük sinyalleri kesmek için ekran paneli aracılığıyla alt sınır voltajını veya alt sınır akışını ayarlayabilirler.
• Elektrokimyasal müdahale sinyallerini ortadan kaldırmak ve sıfır noktasını kendi kendini dengelemek için "otomatik sıfır" ilkesini uyguluyor;
• Dönüştürücüler ve sensörler, dalgıç tesisatlar için IP68 de dahil olmak üzere çeşitli koruma seviyelerinde ve kurulum yöntemlerinde bulunur.
Akış yoğunluğu
Değiştiricinin sıvı yoğunluğu ayarlandığında kütle akışını ölçme yeteneği vardır.yoğunluk 1 olarak ayarlanmalıdır..0000 (öntanımlı değer) kullanılmazsa. Aksi takdirde ölçüm verileri sıfırlanır.
Özellikleri
1Ölçüm, akış yoğunluğunun, viskozitenin, sıcaklığın, basıncın ve iletkenliğin değişiminden etkilenmez.Yüksek ölçüm doğruluğu doğrusal ölçüm ilkesine göre garanti edilir.
2Boruda engeller yok, basınç kaybı yok ve düz boru hattı için daha düşük gereksinim var.
3DN 6'dan DN 2000'e kadar geniş bir boru boyutu aralığını kapsar.
4Programlanabilir düşük frekanslı kare dalga alan uyarımı, ölçüm istikrarını artırır ve güç tüketimini azaltır.
5Yüksek entegrasyon ve doğruluk sağlayan 16 bitlik MCU uygulaması; Tam dijital işleme, yüksek gürültü direnci ve güvenilir ölçüm; Akış ölçüm aralığı 1500'e kadar:1.
6Yüksek çözünürlüklü LCD ekranı.
7. RS485 veya RS232 arayüzü dijital iletişimi destekler.
8Akıllı boş boru algılama ve elektrot direnç ölçümü, boş boru ve elektrot kirliliğini doğru bir şekilde teşhis eder.
9Güvenilirliği artırmak için SMD bileşeni ve yüzey montaj teknolojisi (SMT) uygulanmaktadır.
Ana Uygulamalar
TQMF elektromanyetik akışölçüsü, kapalı bir boru hattındaki iletken sıvının hacim akışını ölçmek için kullanılabilir.Kimyasal ve petrol endüstrisi alanlarında akış ölçümü ve kontrolünde yaygın olarak uygulanmaktadır, metalürji endüstrisi, su ve atık su, tarım ve sulama, kağıt üretimi, gıda ve içecek endüstrisi ve ilaç endüstrisi.-25°C ile + 60°C arasında-25°C'den + 60°C'ye kadar; nispi nem: 5% ila 90%; 1.4 Çalışma koşulları Maksimum sıvı sıcaklığı: Kompakt tip: 60°C Uzak tip: Teflon 150°C Neopren 80°C;120°C Polyurethane 70°C Akışkan iletkenliği: ≥ 5 S/cm
Ölçme İlkeleri
Elektromanyetik akış ölçümünün ölçüm prensibi Farady'nin elektromanyetik indüksiyon yasasına dayanır.bir çift elektrot, ölçüm tüpünün duvarına nüfuz ederek monte edilmiştirİletişimsel sıvı sensörün ölçüm tüpünden geçerken,sıvının ortalama akış hızına doğrudan orantılı olan gerilim sinyali elektrotlara indüklenecektirSinyal, çeşitli görüntüleme işlevlerini gerçekleştirmek için verici tarafından güçlendirilir ve işlenir.
Dönüştürücü devresi şeması
The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displayingDeğiştiricinin devre şeması Şekil 2'de gösterilmiştir.1.
Tablo Parametreler Ayarları Menüsü
Dönüştürücü ayar menüsü 45 öğeden oluşur. Bunların çoğu, üreticiden gönderilmeden önce ayarlanır. Uygulama sırasında bunları değiştirmek gerekmez.Sadece bir kaçları vardır uygulama göre kullanıcı tarafından ayarlanacakMenü öğeleri aşağıdaki tabloda listelenmiştir:
| No. | Menü Görünümü | Ayarlama Yöntemi | Parola Seviyesi | Değer aralığı |
| 1 | Dil | Seçenek | 1 | Çince/İngilizce |
| 2 | Algılayıcı Boyutu | Seçenek | 1 | 3 - 3000 mm |
| 3 | Akış Aralığı | Değiştir | 1 | 0 - 99999 |
| 4 | Otomatik Rng Chg | Seçenek | 1 | Açık / Kapalı |
| 5 | Sıfırlama | Seçenek | 1 | 0 - 100 saniye |
| 6 | Akış Dir. | Seçenek | 1 | Fwd/ Res |
| 7 | Akış Sıfır | Değiştir | 1 | +/-0.000 |
| 8 | L.F. Kısıtlama | Değiştir | 1 | 0 - 99% |
| 9 | Enble sınırları | Seçenek | 1 | Açık / Kapalı |
| 10 | Değişim Hızı | Değiştir | 1 | 0 - 30% |
| 11 | Sınırlı Zaman | Değiştir | 1 | 0 - 20 s |
| 12 | Toplam Birim | Seçenek | 1 | 0.0001L - 1 m3 |
| 13 | Akış yoğunluğu | Değiştir | 1 | 0.0000 - 3.9999 |
| 14 | Mevcut Tip | Seçenek | 1 | 4-20mA/0-10mA |
| 15 | Nabız çıkışı | Seçenek | 1 | Frq/ Nabız |
| 16 | Nabız faktörü | Seçenek | 1 | 0.001L - 1 m3 |
| 17 | Freq Max | Değiştir | 1 | 1 - 5999 Hz |
| 18 | İletişim adresi | Değiştir | 1 | 0 - 99 |
| 19 | Baudrate | Seçenek | 1 | 600 - 14400 |
| 20 | Empipipi Det. | Seçenek | 1 | Açık / Kapalı |
| 21 | EmpPipe Alm | Değiştir | 1 | 200.0 KΩ |
| 22 | Merhaba ALM Enble. | Seçenek | 1 | Açık / Kapalı |
| 23 | Merhaba Alm Limit. | Değiştir | 1 | 000.0 - 199.9% |
| 24 | Lo Alm Enble | Seçenek | 1 | Açık / Kapalı |
| 25 | Lo Alm Sınırı | Değiştir | 1 | 000.0 - 199.9% |
| 26 | RevMeas.Enbl | Seçenek | 1 | Açık / Kapalı |
| 27 | Sensör S/N | Değiştir | 2 | 000000000000-9999999999999999 |
| 28 | Sensör Gerçek. | Değiştir | 2 | 0.0000 - 3.9999 |
| 29 | Alan Kipi | Seçenek | 2 | Mod 1,2,3 |
| 30 | Katlanmak | Değiştir | 2 | 0.0000 - 3.9999 |
| 31 | F. Toplam Toplama | Değiştir | 3 | 0000000000 - 9999999999 |
| 32 | R.Toplam Toplama | Değiştir | 3 | 0000000000 - 9999999999 |
| 33 | Giriş Kontrolü | Seçenek | 3 | Durdurma / Durdurma / Yeniden ayarlama |
| 34 | Toplamlaştırma | Şifre | 3 | 00000 - 59999 |
| 35 | Anahtar. | Değiştir | 3 | 00000 - 59999 |
| 36 | Tarih: Y/m/d * | Değiştir | 3 | 99/12/31 |
| 37 | Zaman-saat/s | Değiştir | 3 | 23/59/59 |
| 38 | Şifre L1 | Değiştir | 3 | 0000 - 9999 |
| 39 | Parola L2 | Değiştir | 3 | 0000 - 9999 |
| 40 | Parola L3 | Değiştir | 3 | 0000 - 9999 |
| 41 | Mevcut sıfır | Değiştir | 4 | 0.0000 - 1.9999 |
| 42 | Akım Max | Değiştir | 4 | 0.0000 - 3.9999 |
| 43 | Metre Faktörü | Değiştir | 4 | 0.0000 - 3.9999 |
| 44 | Convtr S/N | Değiştir | 4 | 0000000000-999999999999 |
| 45 | Sys Reset | Şifre | 4 |
Senaryo uygulaması:
Sık Sorulan Sorular
1. S: Uygun modeli seçmek için hangi bilgilere ihtiyaç vardır?
A: Uygulama alanı, Adli basınç, Orta ve orta sıcaklık, Güç kaynağı, Çıktı,
Akış aralığı, doğruluk, bağlantı ve diğer parametreler.
2S: Bir ticaret şirketi mi yoksa bir üretici misiniz?
A: Biz seviye ve akış ölçüm cihazlarında uzmanlaşmış bir ISO onaylı üreticiyiz.
OEM ve ODM hizmeti mevcuttur. Çin'de bizi ziyaret etmeye hoş geldiniz.
3. S: MOQ nedir?
A: İşbirliğimize başlamak için, örnek siparişi kabul edilebilir.
4. S: Akıllı Mini Mikro Turbine Yakıt Yağı Dizel Akış Mitri için teslimat tarihi nedir?
A: Teslimat tarihi ödeme aldıktan sonra yaklaşık 3-15 iş günüdür.
5Ödeme şartlarınız nedir?
A: T/T, PayPal, Western Union'u destekliyoruz.
Toplu üretim siparişi için, %30 avans ve sevkiyat öncesi %70 bakiyedir.
6. S: Akışölçer için garantiniz var mı?
A: Evet, 12 aylık garantimiz var.
