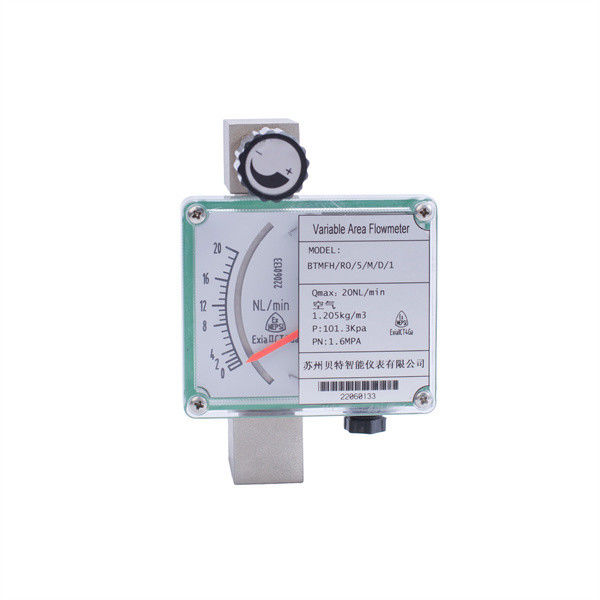

Mikro-metal boru rotor akış ölçer, sıvı akışını ölçmek için kullanılan bir enstrümandır.Bu akış ölçümünün yapısı ve çalışma prensibi şöyledir::
1. ** Yapı**: Mikro-metal boru rotor akışölçüsü genellikle ince bir metal borudan ve borunun içinde bulunan bir rotordan oluşur.Metal tüpün iç çapı küçük akışların ölçüm ihtiyaçlarını karşılamak için küçüktürRotor genellikle konik veya silindirlidir.
2. **İş prensibi**:
- **Sıvı akışı**: Sıvı metal borudan geçerken, rotoru borunun içinde dönmeye zorlar.
- ** rotor yüzebilirliği **: rotor sıvının itkisi altında tüpün içine yükselir ve düşer. rotorun kaldırma pozisyonu sıvı akış hızına orantılıdır. akış hızı arttıkça, rotor sıvı akış hızına göre hareket eder.rotor yükselir.Akış hızı düştüğünde rotor düşer.
- ** Ölçüm**: Rotorun borudaki yükseklik konumunu ölçerek, sıvının akış hızını belirleyebilir.
3. ** Avantajlar **:
- ** Yüksek doğruluk **: Yüksek hassasiyetli akış ölçümü sağlayabilir.
- **Güçlü uyarlanabilirlik**: Küçük akış ölçümü için uygundur, küçük sıvı akışına sahip sahneler için uygundur.
- ** Basit yapı**: Tasarım ve üretim açısından nispeten basit, bakımı kolay.
4. **Uygulama**: Mikro-metal boru rotor akış ölçerleri laboratuvarlarda, kimyasal süreçlerde, tıbbi ekipmanlarda,Mikrofluidik sistemler ve yüksek hassasiyetli küçük akış ölçümü gerektiren diğer alanlar.
Bu akışölçer, yüksek hassasiyeti ve güvenilirliği nedeniyle hassas ölçüm ve kontrol sistemlerinde önemli bir uygulama değerine sahiptir.
Sensör için dört çeşit sıvı bağlantı malzemesi vardır: paslanmaz çelik ve Hastelloy
Altın, titanyum, paslanmaz çelik kaplama FEP; Kullanıcılar
Süreç basıncı ve koroziv ortam gereksinimleri, farklı temas sıvısı seçin
Basınç direnci ve ortam korozyon karşılığı gereksinimlerini karşılamak için malzeme.
Farklı ölçüm gereksinimlerini gerçekleştirmek için göstergelerin kombinasyonu.
Akış hızı akış göstergesi ve sinyali tamamlamak için birleştirme manyetik çelik aracılığıyla yüzen konum değişikliğini algılamak için gösterge ileteci tarafından ölçülür
Ölçülen ortam ölçüm tüpünden aşağıya doğru aktığında, yüzen yerçekimi, yüzerlik ve sıvı hızı tarafından etkilenir.
Üç itici kuvvet dengelendiğinde, yüzen belirli bir konumda nispeten hareketsizdir, bu da yüzen ve koni arasındaki halka boşluk alanı ve sıvı akış hızı ile değişir.
Yüzenin konumu, ölçülen orta akışın büyüklüğüne karşılık gelir.
Özellikleri
1Güçlü metal yapı tasarımı.
2Çeşitli endüstrilerde gaz ve sıvı ölçümleri için uygundur.
3Yeni kavanoz yapısı tasarımı, parça eklemeden yüksek sıcaklık ortamında kullanılabilir.
4Özel olarak tasarlanmış koni ölçüm tüpü, daha geniş ölçüm aralığı, daha iyi ölçüm doğrusallığı.
5Çoğu fabrika uygulaması ihtiyaçları için uygun olan flens, kelepçe, iplik ve diğer süreç bağlantı yöntemlerini sağlayabilir.
6Malzemenin ölçüm kısmı isteğe bağlıdır: paslanmaz çelik, titanyum, Hastelloy, PTFE, FEP ve diğer malzemeler.
7Özel olarak tasarlanmış manyetik çiftleme sistemi ölçüm doğruluğunu ve istikrarını önemli ölçüde artırabilir.
Spesifikasyon
| Ölçme aralığı |
Su (20°C) 16 ̊150000 l/saat |
LCD |
Anlık akış hızı görüntüleme değeri aralığı: 0.00099999 |
| Gaz ((0.1013MPa 20°C) 0.5~4000 m3/h |
Toplu akış görüntüleme değeri aralığı: 0.0099999999 |
| Ceket basınç derecesi |
1.6MPa |
Elektrikli arayüz |
M20×1.5,PG11,1/2NPT Ya da kullanıcı özellikleri sağlar |
| Orta sıcaklık |
Standart tip -80°C+220°C |
Toplam yüksekliği |
Standart tip:250mm ((Başka kurulum yöntemleri için ilgili tabloya bakın) |
| Yüksek sıcaklık tipi |
300°C |
Koruma seviyesi |
IP65/IP67 |
| Kaplı FEP tipi |
≤ 85°C |
Patlama geçirmez işaretler |
İçsel olarak güvenlidir:ExiaIICT3?? 6 |
| Patlama geçirmez tip:ExdIICT4 ̇6 |
| çevre sıcaklığı |
-40°C+120°C ((C9≤85°C) (LCD ekranı ≤70°C ile uzaktan iletim tipi) |
Orta viskozluk |
DN15: ≤5mPa.s |
| ≤ 30mPa.s) |
| DN25: ≤250mPa.s |
| DN50DN150:≤300mPa.s |
|
Aralık oranı
|
10Özel tip: 20:1 |
çıkış |
Standart sinyal: iki kablolu sistem 4 ~ 20mA (HART iletişimi ile donatılabilir) |
| Standart sinyal: üç tel sistemi 0 ′′ 10 mA |
| Alarm sinyali: 1. İki röle çıkışı (sınır değeri 125VAC/0.25A) |
| 2. Bir veya iki yakınlık anahtarı (switch gereksinimleri müşteri gereksinimlerine dayanır) |
| Dövme sinyali çıkışı: 0-1KHz izole çıkış (çıkış seviyesi Vpp>4,5V) |
| Doğruluk seviyesi |
2.5 ((Özel tip 1.5% veya 1.0%) |
motorlu |
Standart tip: 24VDC±20% |
| Değişim tipi: 220VAC (85~265VAC) (özelleştirilmesi gerekir) |
| Pil türü: 3.7@4.4-5.2AH lityum pil. Farklı kullanım koşullarına göre, her grup (3 ila 12 ay) kullanılabilir ve iki grup birbirini değiştirebilir. |
| İş basıncı |
DN15DN50 PN16MPa (Özel tip 25MPa) |
Bağlantı yöntemi |
Standart tip: HG20592 flens |
| DN80DN150 PN10MPa (Özel tip 16MPa) |
Özel tip: Kullanıcı standart flens sağlar |
| |
Girdi bağlantı tipi: kullanıcı tarafından belirtilmiştir. |
Nasıl kullanılır (kurulum)
Sanitar metal boru rotameterini kurmak için 12 adım gerekir.
1. Akışölçerini kurmadan önce boru hattındaki kaynak çamurunu ve çöpleri temizleyin;
2Kalibrasyon akışölçüsünün yerden dik olan dikey bölümünün kurulum eğimi 5°'yu geçmemelidir. Aksi takdirde ölçüm doğruluğu etkilenir.
3Pozisyon Akışölçüsünün ölçüm doğruluğunu sağlamak için, akışölçüsünün giriş ucuna en az 10xDN olan düz bir boru bölümü eklenmelidir.ve çıkış ucuna 5xDN'den az olmayan düz bir boru bölümü eklenmelidir.Ölçüm sırasında düzenleyici kontrol valfi akış ölçümüne monte edilmelidir.
4Model Eğer ölçülen ortam büyük bir titreşimli akış veya iki fazlı akış ise,Akış ölçümcüsünün yukarısında, akışın tek fazlı istikrarlı olmasını sağlamak için nabzı azaltmak veya zayıflatmak için bir tampon kurulmalıdır.Aynı zamanda, bir damping tipi akış ölçümcüsü kullanılması önerilir. .
5Ölçüm ortamı Ölçüm ortamı kirli veya manyetik olarak iletken parçacıklar içerdiğinde, akış ölçümünün yukarısında bir filtre veya manyetik filtre kurulması önerilir.
6Destek akışölçüsünün montajı boru hattının titreşimini uygun şekilde destekleyebilir veya akışölçüsünün aksyal yükünü azaltabilir.Sabit akışölçüsünün desteği eklenmelidir..
7Temizlik Akışölçüsünün bakımını ve onarımını, manyetik filtrenin temizlenmesini ve kullanıcının boru hatlarının düzenli bakımını kolaylaştırmak için,Şekilde gösterildiği gibi atlama boru hattını kullanmak önerilir..
8Denge Akışölçer gaz ölçümü için kullanıldığında boru hattındaki çalışma basıncının, akışölçerinin basınç kaybının 5 katından daha az olmadığından emin edilmelidir.böylece akışölçer istikrarlı ve normal şekilde çalışabilir.
9Elektrikli uzaktan transmisyonu ve alarm sınır anahtarı ile akış ölçerini kullanmadan önce, cihaz kapağını açın ve kablo şemalarına göre telleri doğru bir şekilde bağlayın.
10. Ölçmenin göstergesindeki uyarı plakasına göre, taşıma sırasında yüzenin titreşmesini engelleyen amortizasyon parçasını çıkarın ve sonra ölçüyü geri yükledikten sonra kullanın.
11Akışölçer, boru hattında basınç olmadığı veya sistem enstrümanın normal çalışma basıncına ulaşmadığı için açılmışsa,Enstrümanı kullanmadan önce sistem normal olana kadar kontrol valfini yavaşça açın.Aksi takdirde, işaretçinin atlamasına ya da yüzenin aniden hareket etmesine neden olmak kolaydır.
12Kullanıcı kullanımı: Kullanıcı kullanırken, ölçülen sıvının yoğunluğu sudan farklıysa,veya ölçülen gazın parametreleri ve çalışma durumu üreticinin kurallarından farklıdırDeğiştirme yöntemi ekte gösterilmiştir.
Önlemler
Sanitar metal boru rotor akış ölçerini kullanırken önlemler.
1Metal rotor akış ölçer, metal boru yüzer akış ölçer ve 450°C'ye kadar yüksek sıcaklığa dirençli Verabar akış ölçer.
2Küçük çaplı ve düşük akış hızı gaz, sıvı ve buhar akışını ölçmek için uygundur.
3Yüksek voltaj dayanıklı manyetik koplama prensibi, hiçbir sızıntı ve yüksek basınç direnci.
4. Akış hızını ölçün. Akış hızı 100m3/h su akış hızını aştığında, basınç kaybı büyük olacaktır. .
5Ölçme aralığı çoğunlukla işlem kontrol cihazları için kullanılır, %1 doğruluğu, genellikle %1.5, ve aralık oranı 10:1.
6İçsel olarak güvenli patlama geçirmez ve patlama geçirmez tipleri de dahil olmak üzere tehlikeli durumlar için uygundur.
7Kurulum yöntemi Uygun kurulum yöntemi, altından içeri ve üstten dışarı dikey kurulumdur.
Üreticinin gücü
Akıllı cihaz doğrudan tedarikçi üreticisi
Şirketin tam üretim ve işleme ekipmanları vardır. Elektronik atölyesi modern bir SMT montaj hattına ve tam bir elektronik tasarım ve geliştirme laboratuvarına sahiptir.Makine atölyesinde çok sayıda hassas CNC torna var, sıradan tornalar, işleme, tamamen otomatik çevresel dikiş kaynak makineleri, sondaj makineleri ve diğer ekipmanlar.Kalibrasyon atölyesi, her ürünün gerçek koşullara göre test edilmesini sağlamak için iki sıvı kalibrasyon test hattına ve küçük ve orta akışlı gaz kalibrasyon test hattına sahiptir.Ürünün kalitesini sağlamak için kalibrasyon ve doğrulama.
Standart boyutlar ve ağırlık
Ceket tipi, genel boyutları ve ağırlığı
Dökülmüş FEP tipi genel boyutları ve ağırlığı
Yukarıdan giren ve aşağıdan çıkan tiplerin boyutları ve ağırlığı
Yan içi ve yan dışı tipi: genel boyutlar, ağırlık ve basınç kaybı
Alt giriş ve yan çıkış tipi: genel boyutlar, ağırlık ve basınç kaybı
Yatay kurulum tipi: genel boyutlar, ağırlık ve basınç kaybı
Sık Sorulan Sorular
1. S: Uygun modeli seçmek için hangi bilgilere ihtiyaç vardır?
A: Uygulama alanı, Adli basınç, Orta ve orta sıcaklık, Güç kaynağı, Çıktı,
Akış aralığı, doğruluk, bağlantı ve diğer parametreler.
2S: Bir ticaret şirketi mi yoksa bir üretici misiniz?
A: Biz seviye ve akış ölçüm cihazlarında uzmanlaşmış bir ISO onaylı üreticiyiz.
OEM ve ODM hizmeti mevcuttur. Çin'de bizi ziyaret etmeye hoş geldiniz.
3. S: MOQ nedir?
A: İşbirliğimize başlamak için, örnek siparişi kabul edilebilir.
4. S: Akıllı Mini Mikro Turbine Yakıt Yağı Dizel Akış Mitri için teslimat tarihi nedir?
A: Teslimat tarihi ödeme aldıktan sonra yaklaşık 3-15 iş günüdür.
5S: Ödeme şartlarınız nedir?
A: T/T, PayPal, Western Union'u destekliyoruz.
Toplu üretim siparişi için, %30 avans ve sevkiyat öncesi %70 bakiyedir.
6. S: Akışölçer için garantiniz var mı?
A: Evet, 12 aylık garantimiz var.
Mesajınız 20-3.000 karakter arasında olmalıdır!
