| Menşe yeri | Çin |
| Marka adı | BEITE |
| Sertifika | CE ISO |

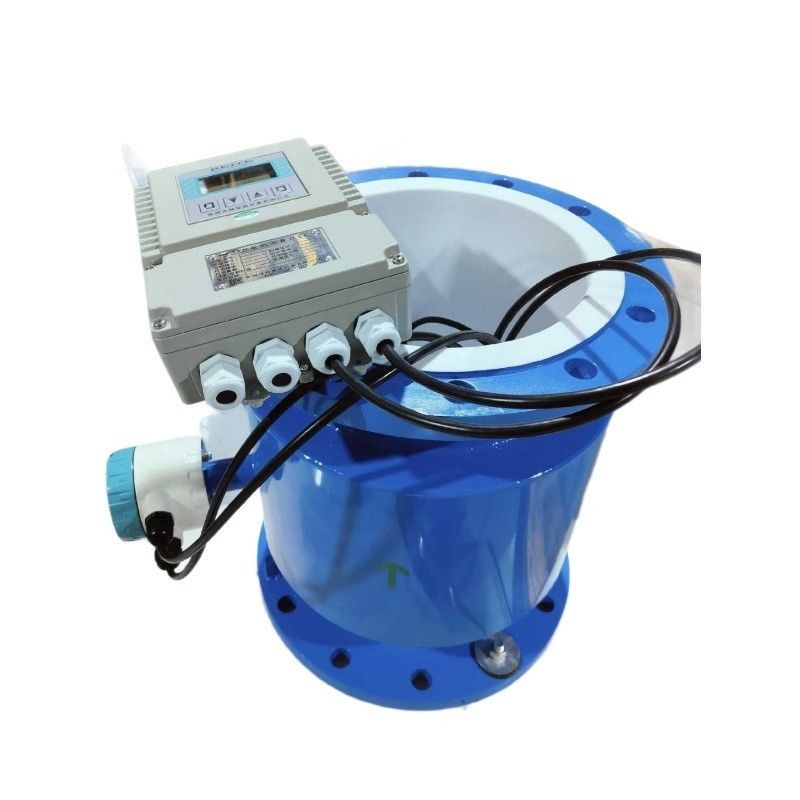

Elektromanyetik akış ölçerinin tanıtımı
Elektromanyetik akışölçer, sıvı ve iletken sıvıların akış ölçümünde yaygın olarak kullanılan Faraday'ın elektromanyetik indüksiyon prensibine dayalı bir akış ölçüm aracıdır.Çalışma prensibi kısaca aşağıdaki adımlarla özetlenebilir::
1Faraday elektromanyetik indüksiyon prensibi
Elektromanyetik akış ölçerinin çalışma prensibi Faraday'ın elektromanyetik indüksiyon yasasına dayanır. Bu, bir iletken sıvının manyetik alanın içinden aktığı zaman,bir elektromotor kuvveti (iBu elektromotor kuvvetin büyüklüğü akış hızına orantılıdır.
Özellikle, sıvı akış ölçer boru hattında bulunan manyetik alandan geçerken, the charged particles in the fluid (such as ions in water) will move under the action of the magnetic field and generate an electromotive force (voltage) in a direction perpendicular to the magnetic field and the flow rateBu elektromotor kuvvet sıvının akış hızına orantılıdır.
2. Yapısal bileşim
Elektromanyetik akışölçer esas olarak aşağıdaki parçalardan oluşur:
- **Sensor**: Bir ölçüm tüpü ve bir mıknatıs içerir. ölçüm tüpünden geçen sıvı manyetik alanla etkileşime girerek elektromotor bir kuvvet oluşturur.
- ** Elektrot**: Elektrot, sıvıyla temas ederek elektromotor güç sinyalini alır.sıvı akış yönüne dik.
- **Sinyal dönüştürücü**: Elektrod tarafından alınan elektromotor güç sinyalini akış sinyaline dönüştürmek, görüntülemek ve işlemek.
3. Akış ölçüm süreci
- **Manyetik alan etkisi**: Sıvı elektromanyetik akış ölçerinin ölçüm tüpünden geçtiğinde, yerleşik mıknatıs akış yönüne dik bir manyetik alan oluşturur.
- **Elektromotor güç üretimi**: Akışkanın içinde yüklü parçacıklar (iyonlar gibi) manyetik alanın içinde hareket ettiklerinde, Faraday yasasına göre akışkanın içinde bir elektromotor kuvvet uyarlanır.Elektromotor kuvvetin büyüklüğü akış hızına orantılıdır..
- **Sinyal edinimi**: manyetik alanın içinde sıvının elektromotor gücü elektrot tarafından yakalanır,ve elektrot ve sıvı arasındaki voltaj farkı akış hızını yansıtır.
- **Sinyal işleme ve akış hesaplama**: Elektromotor kuvvet sinyalini işlemekle, dönüştürücü sıvının gerçek akış değerini hesaplayabilir.
4- Avantajları ve uygulamaları
- **Mekanik parçalar yok**: Elektromanyetik akış ölçerinin mekanik parçaları yoktur, bu nedenle aşınma yoktur ve bakım maliyeti düşüktür.
- **Kondüktif sıvılara uygulanabilir**: Elektromanyetik akış ölçer, su, kanalizasyon, asit ve alkali çözeltileri, gübre vb. gibi çeşitli iletken sıvıların akışını ölçmek için uygundur.
- **Sıvının yoğunluğu, viskozluğu, sıcaklığı vb. gibi faktörlerden etkilenmez.**: Ölçüm sonuçları sıvının fiziksel özelliklerinden bağımsızdır ve yüksek doğruluğa sahiptir.
5Uygulama senaryoları
- Su arıtma, kimyasal işlemler, gıda ve içecekler, ilaç, gübre, yağ ve gaz vb., özellikle koroziv veya viskoz sıvıların ölçülmesi için.
Elektromanyetik akış ölçerlerinin iletken olmayan sıvılar (gaz, petrol sıvıları gibi) veya sıvıda yüklü parçacık olmayan sıvılar için kullanılamayacağı dikkate alınmalıdır.
Nabız çıkışı
İki tür patlama çıkışı arasından seçim yapabilirsiniz: frekans çıkış modu ve patlama çıkış modu.İpuls modunda iken atış serisiFrekans çıkışı genellikle akış hızı ölçümü ve kısa süreli toplamlama için kullanılır.Darbe çıkışı doğrudan bir harici sayaç bağlanabilir ve genellikle uzun süreli toplam için kullanılır.
Daha önce de belirtildiği gibi, frekans ve darbeler çıkışı için transistör açık kolektor devre kullanılır. Bu nedenle, harici DC güç kaynağı ve yük gerekli.
Özellikleri
1Ölçüm, akış yoğunluğunun, viskozitenin, sıcaklığın, basıncın ve iletkenliğin değişiminden etkilenmez.Yüksek ölçüm doğruluğu doğrusal ölçüm ilkesine göre garanti edilir.
2Boruda engeller yok, basınç kaybı yok ve düz boru hattı için daha düşük gereksinim var.
3DN 6'dan DN 2000'e kadar geniş bir boru boyutu aralığını kapsar.
4Programlanabilir düşük frekanslı kare dalga alan uyarımı, ölçüm istikrarını artırır ve güç tüketimini azaltır.
5Yüksek entegrasyon ve doğruluk sağlayan 16 bitlik MCU uygulaması; Tam dijital işleme, yüksek gürültü direnci ve güvenilir ölçüm; Akış ölçüm aralığı 1500'e kadar:1.
6Yüksek çözünürlüklü LCD ekranı.
7. RS485 veya RS232 arayüzü dijital iletişimi destekler.
8Akıllı boş boru algılama ve elektrot direnç ölçümü, boş boru ve elektrot kirliliğini doğru bir şekilde teşhis eder.
9Güvenilirliği artırmak için SMD bileşeni ve yüzey montaj teknolojisi (SMT) uygulanmaktadır.
Ana Uygulamalar
TQMF elektromanyetik akışölçüsü, kapalı bir boru hattındaki iletken sıvının hacim akışını ölçmek için kullanılabilir.Kimyasal ve petrol endüstrisi alanlarında akış ölçümü ve kontrolünde yaygın olarak uygulanmaktadır, metalürji endüstrisi, su ve atık su, tarım ve sulama, kağıt üretimi, gıda ve içecek endüstrisi ve ilaç endüstrisi.-25°C ile + 60°C arasında-25°C'den + 60°C'ye kadar; nispi nem: 5% ila 90%; 1.4 Çalışma koşulları Maksimum sıvı sıcaklığı: Kompakt tip: 60°C Uzak tip: Teflon 150°C Neopren 80°C;120°C Polyurethane 70°C Akışkan iletkenliği: ≥ 5 S/cm
Ölçme İlkeleri
Elektromanyetik akış ölçümünün ölçüm prensibi Farady'nin elektromanyetik indüksiyon yasasına dayanır.bir çift elektrot, ölçüm tüpünün duvarına nüfuz ederek monte edilmiştirİletişimsel sıvı sensörün ölçüm tüpünden geçerken,sıvının ortalama akış hızına doğrudan orantılı olan gerilim sinyali elektrotlara indüklenecektirSinyal, çeşitli görüntüleme işlevlerini gerçekleştirmek için verici tarafından güçlendirilir ve işlenir.
Dönüştürücü devresi şeması
The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displayingDeğiştiricinin devre şeması Şekil 2'de gösterilmiştir.1.
Tablo Parametreler Ayarları Menüsü
Dönüştürücü ayar menüsü 45 öğeden oluşur. Bunların çoğu, üreticiden gönderilmeden önce ayarlanır. Uygulama sırasında bunları değiştirmek gerekmez.Sadece bir kaçları vardır uygulama göre kullanıcı tarafından ayarlanacakMenü öğeleri aşağıdaki tabloda listelenmiştir:
| No. | Menü Görünümü | Ayarlama Yöntemi | Parola Seviyesi | Değer aralığı |
| 1 | Dil | Seçenek | 1 | Çince/İngilizce |
| 2 | Algılayıcı Boyutu | Seçenek | 1 | 3 - 3000 mm |
| 3 | Akış Aralığı | Değiştir | 1 | 0 - 99999 |
| 4 | Otomatik Rng Chg | Seçenek | 1 | Açık / Kapalı |
| 5 | Sıfırlama | Seçenek | 1 | 0 - 100 saniye |
| 6 | Akış Dir. | Seçenek | 1 | Fwd/ Res |
| 7 | Akış Sıfır | Değiştir | 1 | +/-0.000 |
| 8 | L.F. Kısıtlama | Değiştir | 1 | 0 - 99% |
| 9 | Enble sınırları | Seçenek | 1 | Açık / Kapalı |
| 10 | Değişim Hızı | Değiştir | 1 | 0 - 30% |
| 11 | Sınırlı Zaman | Değiştir | 1 | 0 - 20 s |
| 12 | Toplam Birim | Seçenek | 1 | 0.0001L - 1 m3 |
| 13 | Akış yoğunluğu | Değiştir | 1 | 0.0000 - 3.9999 |
| 14 | Mevcut Tip | Seçenek | 1 | 4-20mA/0-10mA |
| 15 | Nabız çıkışı | Seçenek | 1 | Frq/ Nabız |
| 16 | Nabız faktörü | Seçenek | 1 | 0.001L - 1 m3 |
| 17 | Freq Max | Değiştir | 1 | 1 - 5999 Hz |
| 18 | İletişim adresi | Değiştir | 1 | 0 - 99 |
| 19 | Baudrate | Seçenek | 1 | 600 - 14400 |
| 20 | Empipipi Det. | Seçenek | 1 | Açık / Kapalı |
| 21 | EmpPipe Alm | Değiştir | 1 | 200.0 KΩ |
| 22 | Merhaba ALM Enble. | Seçenek | 1 | Açık / Kapalı |
| 23 | Merhaba Alm Limit. | Değiştir | 1 | 000.0 - 199.9% |
| 24 | Lo Alm Enble | Seçenek | 1 | Açık / Kapalı |
| 25 | Lo Alm Sınırı | Değiştir | 1 | 000.0 - 199.9% |
| 26 | RevMeas.Enbl | Seçenek | 1 | Açık / Kapalı |
| 27 | Sensör S/N | Değiştir | 2 | 000000000000-9999999999999999 |
| 28 | Sensör Gerçek. | Değiştir | 2 | 0.0000 - 3.9999 |
| 29 | Alan Kipi | Seçenek | 2 | Mod 1,2,3 |
| 30 | Katlanmak | Değiştir | 2 | 0.0000 - 3.9999 |
| 31 | F. Toplam Toplama | Değiştir | 3 | 0000000000 - 9999999999 |
| 32 | R.Toplam Toplama | Değiştir | 3 | 0000000000 - 9999999999 |
| 33 | Giriş Kontrolü | Seçenek | 3 | Durdurma / Durdurma / Yeniden ayarlama |
| 34 | Toplamlaştırma | Şifre | 3 | 00000 - 59999 |
| 35 | Anahtar. | Değiştir | 3 | 00000 - 59999 |
| 36 | Tarih: Y/m/d * | Değiştir | 3 | 99/12/31 |
| 37 | Zaman-saat/s | Değiştir | 3 | 23/59/59 |
| 38 | Şifre L1 | Değiştir | 3 | 0000 - 9999 |
| 39 | Parola L2 | Değiştir | 3 | 0000 - 9999 |
| 40 | Parola L3 | Değiştir | 3 | 0000 - 9999 |
| 41 | Akım sıfır | Değiştir | 4 | 0.0000 - 1.9999 |
| 42 | Akım Max | Değiştir | 4 | 0.0000 - 3.9999 |
| 43 | Metre Faktörü | Değiştir | 4 | 0.0000 - 3.9999 |
| 44 | Convtr S/N | Değiştir | 4 | 0000000000-999999999999 |
| 45 | Sys Reset | Şifre | 4 |
Senaryo uygulaması:
Sık Sorulan Sorular
1. S: Uygun modeli seçmek için hangi bilgilere ihtiyaç vardır?
A: Uygulama alanı, Adli basınç, Orta ve orta sıcaklık, Güç kaynağı, Çıktı,
Akış aralığı, doğruluk, bağlantı ve diğer parametreler.
2S: Bir ticaret şirketi mi yoksa bir üretici misiniz?
A: Biz seviye ve akış ölçüm cihazlarında uzmanlaşmış bir ISO onaylı üreticiyiz.
OEM ve ODM hizmeti mevcuttur. Çin'de bizi ziyaret etmeye hoş geldiniz.
3. S: MOQ nedir?
A: İşbirliğimize başlamak için, örnek siparişi kabul edilebilir.
4. S: Akıllı Mini Mikro Turbine Yakıt Yağı Dizel Akış Mitri için teslimat tarihi nedir?
A: Teslimat tarihi ödeme aldıktan sonra yaklaşık 3-15 iş günüdür.
5S: Ödeme şartlarınız nedir?
A: T/T, PayPal, Western Union'u destekliyoruz.
Toplu üretim siparişi için, %30 avans ve sevkiyat öncesi %70 bakiyedir.
6. S: Akışölçer için garantiniz var mı?
A: Evet, 12 aylık garantimiz var.
