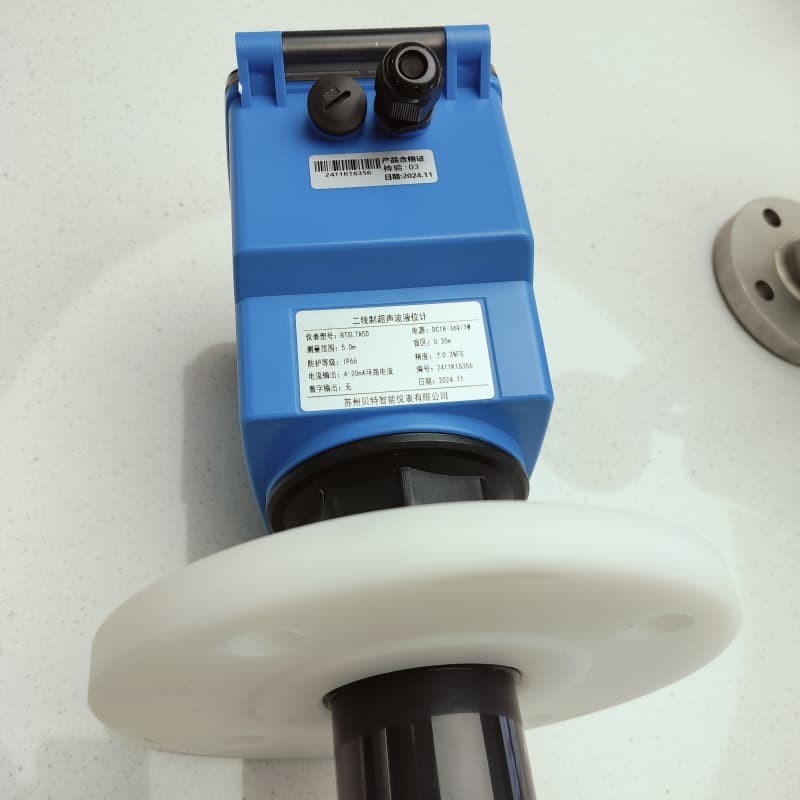

Gelişmiş İki Tel Endüstriyel Otomasyon Ultrasonik Sıvı Seviye Ölçücüsü

İki tel ultrasonik seviye ölçer, sıvı veya katı malzemelerin seviyesini ölçmek için kullanılan bir enstrümandır.Malzeme izleme ve çevre yönetimiÇalışma prensibi, sıvı seviyesini belirlemek için ortamdaki ultrasonik dalga yayılmasının zaman farkını kullanmaktır.Cihaz sıvının yüksekliğini veya malzemenin birikme yüksekliğini ultrasonik sinyalleri yayarak ve yansıtılan sinyalleri alarak hesaplar.

Ana özellikleri:

1. **İki tel tasarımı**:

- Geleneksel dört tel veya üç tel seviye ölçerlerinin aksine, iki tel ultrasonik seviye ölçerleri bağlantı için iki kablo kullanır: bir kablo güç kaynağı için ve diğeri sinyal iletimi için.Kablo kablo ve kablo daha basit, bu da kurulum ve bakım maliyetlerini azaltabilir.

2. ** Yüksek doğruluk ve yüksek istikrar**:

- Seviye ölçüm cihazı yüksek ölçüm doğruluğuna ve istikrarına sahiptir ve çeşitli sıvı seviyesi algılama gereksinimleri için uygundur.

3. **Bağlantısız ölçüm**:

- Ölçüm ultrasonik dalga ile yapıldığı için, sıvının veya malzemenin sensörle temas etmesini önleyebilir, bu da malzemenin korozyonundan kaynaklanan bakım gereksinimlerini azaltır.ölçeklendirme ve diğer sorunlar.

4** Geniş Uygulama**:
- İki tel ultrasonik seviyemeter, özellikle koroziv sıvı, kanalizasyon, tank seviyesi izleme, kimyasal depolama ve diğer alanlar için seviye ölçümünde yaygın olarak kullanılabilir.

5. ** Güçlü Anti- müdahale yeteneği **:
- Cihaz, endüstriyel alanlarda elektromanyetik müdahale sorunlarını göz önünde bulundurarak tasarlanmıştır ve genellikle güçlü bir müdahale karşıtı yeteneğe sahiptir ve karmaşık ortamlarda normal bir şekilde çalışabilir.

6. ** Alarm ve Uzaktan İzleme **:
- Çoğu iki tel ultrasonik seviye ölçümcüsü, operatörlerin bu durumla ilgilenmesini hatırlatmak için zamanında sinyal gönderebilen sıvı seviye alarm fonksiyonuna sahiptir.Modern seviye ölçer versiyonları da uzaktan izlemeyi destekler., uzaktan yönetim ve kontrol için uygun.

Çalışma prensibi:
- İki tel ultrasonik seviye ölçer ölçüm için ultrasonik dalga yayılma ilkesini kullanır.sinyal sıvı yüzeyine veya malzeme yüzeyine yayılır ve geri yansıtılır.Sıvı seviyesinin yüksekliği, ultrasonik dalganın iletilmesi ve alınması için gereken zamana ve ses hızına göre hesaplanır.Ses hızı sıcaklığa göre değişir., basınç ve dielektrik sabitleri, bu nedenle ölçüm doğruluğunu artırmak için bu faktörlerin telafi edilmesi genellikle gereklidir.

Avantajları:
- ** Düşük maliyet**: İki kablolu tasarım, montaj ve kablolama karmaşıklığını azaltır ve böylece genel maliyetleri azaltır.
- **Kolay montaj**: İki kablolu bağlantı yöntemi, geleneksel dört tel cihazlardan daha kolay montaj sağlar.
- **Uzak ayarlama**: Birçok iki tel ultrasonik seviye ölçümcüsü, saha içi çalışma için uygun olan uzaktan ayarlama ve yapılandırmayı destekleyebilir.
Uygulamalar:
- ** Su endüstrisi **: Kanalizasyon ve atık su arıtma sırasında sıvı seviyesi izlemesi için kullanılır.
- **Petrokimyasal**: Yağ tanklarında ve kimyasal depolama tanklarında sıvı seviyelerinin ölçümü.
- **Gıda ve içecekler**: Sıvı gıda ve içeceklerin depolanması ve seviyelerini kontrol etmek için uygundur.
- ** Çevre koruma endüstrisi**: Farklı arıtma havuzlarındaki sıvı seviyesi değişikliklerini izleyin.

Notlar:
1. **Çevre faktörleri**: Ultrasonik seviyeler ölçümü, sıcaklık, nem ve basınç gibi çevresel faktörlerden etkilenebilir ve uygun kalibrasyonu gerektirir.
2. **Yansıtıcı yüzey**: Sıvı yüzey pürüzsüz olmalıdır. Köpük, buhar vb. yansıtılan sinyali etkileyebilir ve ölçüm hatalarına neden olabilir.
3. **Engeller**: Seviye ölçerinin ultrasonik verici ve alıcısı kir veya çöküntüden korunmalıdır, aksi takdirde ölçüm doğruluğu etkilenir.

İki tel ultrasonik seviye ölçümünün avantajları, basit kablolama ve düşük maliyetidir.Ancak, doğru ölçümleri sağlamak için, yukarıdaki çevresel faktörleri ve gerçek kullanımdaki sınırlamaları da dikkate almak gerekir..


Açıklama

Ultrasonik sıvı seviye ölçer, bir mikroprosesör tarafından kontrol edilen dijital bir sıvı seviye cihazıdır.Ses dalgası sıvı yüzeyi tarafından yansıtılır ve aynı sensör veya ultrasonik alıcı tarafından alınırBir piezoelektrik kristal veya manyetostriktif cihaz aracılığıyla elektrik sinyaline dönüştürülür ve ses dalgası ile iletilir ve alınır.Sensörden ölçülen sıvının yüzeyine olan mesafeyi hesaplama zamanıDokunmasız ölçüm nedeniyle, ölçülen ortam neredeyse sınırsızdır ve çeşitli sıvı ve katı malzemelerin yüksekliğini ölçmek için yaygın olarak kullanılabilir.

Çok patlamalı düşük voltajlı çok noktalı aktarma devri, çift dengelenmiş gürültü bastırma çok noktalı alıcı devri
Bu, aygıtın güvenilirliğini artırır, eşit olmayan malzeme seviyelerinin doğru olmayan ölçüm problemini çözür ve müdahale karşıtı yeteneğini büyük ölçüde artırır.Alt istasyonun iletim kulesinin yakınında istikrarlı çalışmasına izin verir..
Otomatik güç ayarlama, kazanç kontrolü, sıcaklık telafi.
Yingling'in algılama teknolojisi ve zengin yazılım fonksiyonları çeşitli karmaşık ortamlar için uygundur.
Dalga biçimi hesaplama teknolojisi, aygıtın ölçüm doğruluğunu artırır.
Müdahale eko bastırma fonksiyonu, ölçüm verilerinin doğruluğunu sağlar.
16 bit D / A dönüşümü, mevcut çıktının doğruluğunu ve çözünürlüğünü artırır.
Sensör tetrafluoroetilen malzemesinden yapılmıştır ve çeşitli koroziv durumlarda kullanılabilir.
Çoklu çıkış biçimleri: programlanabilir röle çıkışı, yüksek hassasiyetli 4-20mA akım çıkışı, Rs-485 dijital iletişim çıkışı, bölünmüş ultrasonik sıvı seviyesi sonde.


Spesifikasyon

Entegre ultrasonik sıvı seviyesi ölçümünün ana parametreleri

Korrozyona dayanıklı sensör korpus tipi bölünmüş tip ultrasonik sıvı seviyesi ölçümünün ana parametreleri

Teknik göstergeler

Kurulum prensibi
Ultrasonik sıvı seviyesi ölçüm cihazı çalışırken, dönüştürücü (sonde) tarafından yüksek frekanslı darbe ses dalgaları yayılır ve ölçülen nesnenin yüzeyi (su yüzeyi) tarafından yansıtılır.Yansıtılan yansıtılan yankı aynı dönüştürücü (sonde) tarafından alınır ve elektrik sinyali haline dönüştürülür. Dövme iletimi ve alımı arasındaki zaman (ses dalgasının hareket süresi), dönüştürücüden nesne yüzeyine olan mesafeye orantılıdır.Ses dalgası iletim mesafesi arasındaki ilişki S, ses hızı C ve iletim süresi T formülü ile ifade edilebilir: S= CXT /2
Bir ultrasonik sıvı seviye ölçerini kurarken, ultrasonik sıvı seviye ölçerinin kör bölge sorunu dikkate alınmalıdır.ultrasonik verici sıvı seviyesini ölçemez.Bu nedenle, ultrasonik sıvı seviyesi ölçümünün ölçüm aralığını belirlerken, 50 cm'lik bir boşluk bırakılmalıdır.İletici sondası maksimum sıvı seviyesinden daha yüksek olmalıdır.Sadece bu şekilde sıvı seviyesinin doğru izlenmesi ve ultrasonik sıvı seviyesi ölçümünün güvenliği sağlanabilir.
Gerçek kullanım sırasında, kötü kurulum düşünceleri nedeniyle, sıvı seviyesi ölçerinin suya batırılması, sıvı seviyesi ölçerinin tamamen hasar görmesine neden oldu.
SGM ultrasonik seviye ölçümünün özellikleri
Düşük fiyat, küçük boyut ve hafif ağırlık, gıda, kimyasal, yarı iletken ve diğer endüstrilerde sıvıların ve toplu katı maddelerin temas dışı seviyesi ölçümü için kullanılabilir.ve uzak seviyede izleme ve pompa kontrolü için kullanılabilir.
Mekanik montaj dikkat edilmelidir: montaj ölçülecek nesnenin yüzeyine dik olmalıdır, köpüklü nesnelerin ölçülmesi için kullanılmaması,ve ölçülen nesnenin yüzeyinden kör bölge mesafesinden daha küçük bir mesafede kurulmaktan kaçının (kör bölge): her ürünün, ürünle birlikte bilinen bir standardı olacaktır), ışının engelleyici malzemelerden kaçınması ve doldurma ağzına ve konteyner duvarına uymaması dikkate alınmalıdır.Büyük katı nesneleri tespit ederken, ölçüm hatalarını azaltmak için sondun yönelimi ayarlanmalıdır.

Katalog

Ambalaj ve Teslimat


Sık Sorulan Sorular
1. S: Uygun modeli seçmek için hangi bilgilere ihtiyaç vardır?
A: Uygulama alanı, Adli basınç, Orta ve orta sıcaklık, Güç kaynağı, Çıktı,
Akış aralığı, doğruluk, bağlantı ve diğer parametreler.
2S: Bir ticaret şirketi mi yoksa bir üretici misiniz?
A: Biz seviye ve akış ölçüm cihazlarında uzmanlaşmış bir ISO onaylı üreticiyiz.
OEM ve ODM hizmeti mevcuttur. Çin'de bizi ziyaret etmeye hoş geldiniz.
3. S: MOQ nedir?
A: İşbirliğimize başlamak için, örnek siparişi kabul edilebilir.
4. S: Akıllı Mini Mikro Turbine Yakıt Yağı Dizel Akış Mitri için teslimat tarihi nedir?
A: Teslimat tarihi ödeme aldıktan sonra yaklaşık 3-15 iş günüdür.
5S: Ödeme şartlarınız nedir?
A: T/T, PayPal, Western Union'u destekliyoruz.
Toplu üretim siparişi için, %30 avans ve sevkiyat öncesi %70 bakiyedir.
6. S: Akışölçer için garantiniz var mı?
A: Evet, 12 aylık garantimiz var.
