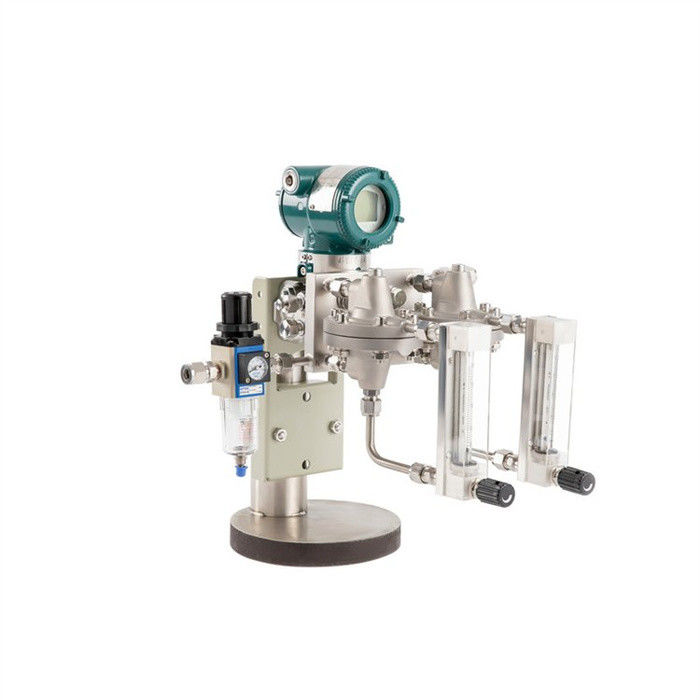

Akış Temizleme Cihazı Akış Ölçümü Akış Sabit Çıktı

Ürün uygulaması

Temiz sıvıların seviyesini ölçebilmenin yanı sıra, kabarcık seviye ölçümcüsü (hava üfleme seviye ölçümcüsü) koroziv koroziv sıvılar, yüksek viskozluklu sıvılar,Kristalleşmeye eğilimli sıvılar, yüksek sıcaklıkta sıvılar ve katı parçacık içeren sıvılar.Özellikle kimyasal lifler için uygundur, kimyasal endüstriler ve diğer endüstriler.

 İlke

Büzme sıvı seviyesi ölçümünün prensibi şöyledir: Büzme borusunu açık bir kabına yerleştirin ve gaz kaynağı olarak bulunan hava veya inert gaz (nitrojen gibi) bir filtreden filtrelenir. The adjustable pressure reducer (its function is to reduce the air supply pressure Reduce the pressure to a certain constant value (the size of the constant pressure is determined according to the measured liquid level) to ensure constant pressure at the blowing inletTemiz hava daha sonra yüzen akış ölçer, sabit akış valfi ve hava üfleme boru hattı ile ölçülecek sıvıya üflenir.ve akış hızı yüzen akış ölçerindeki akış düzenleyici valf tarafından ayarlanırSıvıya yerleştirilen soluk borusunun alt portundan çıkan gaz, kabarcıklar oluşturuyor ve sıvıdan atmosfere boşaltılıyor.Blow borusunun alt ucundan boşaltılan iz kabarcıkları (yaklaşık 25 ~ 160L / H) olduğunda (bülbüllerin iz miktarı ve düşük gaz akışı nedeniyle), soluk borusundaki hava kaybı göz ardı edilebilir, böylece soluk borusundaki hava basıncı sıvı seviyesiyle neredeyse aynıdır.Bu nedenle, diferansiyel basınç verici tarafından gösterilen basınç değeri sıvı seviyesini yansıtır..

  Özellikleri

Hava üfleme cihazından oluşan sıvı seviyesi ölçüm sistemi hareketli parçalara sahip değildir. Hava üfleme borusu hariç, diğer ölçüm elemanları ölçülen ortamla temas etmez.

Tek metreli montaj, panel montajı, isteğe bağlı tek kanal, çift kanal veya çok kanallı yapı.

Yapı kompakt ve sağlamdır ve ölçüm için gerekli olan ana bileşenler kolay montaj ve bakım için tek bir panelde entegre edilebilir.

Tam mekanik yapı, iyi mühürleme, düşük arıza oranı ve düşük bakım.

Hava üfleyen sıvı seviye ölçümünün hata ayıklama adımları

(1) Hava üfleme cihazının, farklı basınç (basınç) iletim cihazının ve hava üfleme borusunun yeryüzünde yerleştirilmesinden sonra,Tüm hava üfleme sisteminin hava sıklığı sağlanmalıdır.Hava üfleme sistemindeki sızıntılar ölçüm sonuçlarında büyük hatalar getirecektir.

(2) Kullanıcı öncelikle diferansiyel basınç (basınç) vericisinin güç kaynağını açar ve diferansiyel basınç (basınç) vericisinin gösterme değerinin sıfır olup olmadığını gözlemler.Eğer sıfır değilseFarklı basınç (basınç) vericisinin sıfır noktasını ayarlayın.

(3) Havalandırma cihazının panelindeki hava kaynağı giriş ve çıkış kapama valflerini açın.Basınç düşürücü valf çıkış basıncını 0'a ayarlayın..2-0.4 MPa ve hava üfleme akış hızı 30 L/H'ye. Farkı gözlemleyin. Basınç (basınç) vericisinin gösterme değerinin sıfır olup olmadığını kontrol edin.

(4) Büzme borusunu ölçülecek ortamda yerleştirin. Büzme borusunun ucundan kabarcıklar sürekli ve istikrarlı bir şekilde üflendiğinde,Farklı basınç (basınç) vericisinin gösterme değeri ile sıvı seviyesi arasındaki karşılıklı ilişkinin tutarlı olup olmadığını ve çıkışın istikrarlı olup olmadığını gözlemler.Gaz haciminin uygun olup olmadığını ve iletecinin basınç farkı (basınç) göstergesi ile sıvı seviyesi değişimi arasındaki ilişkinin normal olup olmadığını kontrol edin.İşe koyulabilir..

Hava ile üflenen sıvı seviye ölçümünün parametre ayarları

(1) Hava kaynağı basıncı: 0,4-0,8 MPa

(2) Basınç azaltıcı vananın çıkış basıncı: 0.2-0.4 MPa

(3) Önerilen hava üfleme akış hızı: 20 ~ 160 L/H (yerin çalışma koşullarına göre uygun akış hızı seçin)

Ambalaj ve Teslimat


Sık Sorulan Sorular
1. S: Uygun modeli seçmek için hangi bilgilere ihtiyaç vardır?
A: Uygulama alanı, Adli basınç, Orta ve orta sıcaklık, Güç kaynağı, Çıktı,
Akış aralığı, doğruluk, bağlantı ve diğer parametreler.
2S: Bir ticaret şirketi mi yoksa bir üretici misiniz?
A: Biz seviye ve akış ölçüm cihazlarında uzmanlaşmış bir ISO onaylı üreticiyiz.
OEM ve ODM hizmeti mevcuttur. Çin'de bizi ziyaret etmeye hoş geldiniz.
3. S: MOQ nedir?
A: İşbirliğimize başlamak için, örnek siparişi kabul edilebilir.
4. S: Akıllı Mini Mikro Turbine Yakıt Yağı Dizel Akış Mitri için teslimat tarihi nedir?
A: Teslimat tarihi ödeme aldıktan sonra yaklaşık 3-15 iş günüdür.
5Ödeme şartlarınız nedir?
A: T/T, PayPal, Western Union'u destekliyoruz.
Toplu üretim siparişi için, %30 avans ve sevkiyat öncesi %70 bakiyedir.
6. S: Akışölçer için garantiniz var mı?
A: Evet, 12 aylık garantimiz var.
