Manyetik Flap Sıvı Seviyesi Ölçücüsü Sıvı Seviyesi Ölçüm Cihazı 4-20mA

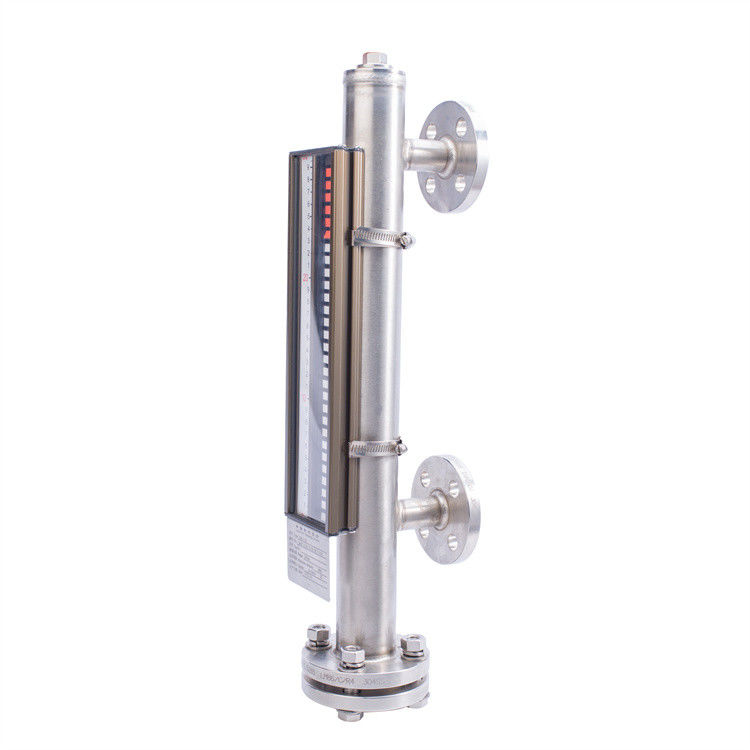

UZ-AY uzaktan iletimli manyetik şamandıra tipi sıvı seviye göstergesi

Şekilde görüldüğü gibi sıvı seviye göstergesi esas olarak beş parçadan oluşmaktadır: ana gövde, manyetik şamandıra, sensör, verici ve ekran. Çalışma prensibi, ana gövdedeki manyetik şamandıranın sıvı seviyesi yükselip alçaldıkça sensördeki ilgili konumdaki kamış anahtarını aynı anda çekmesi, böylece sensördeki toplam direnç (veya voltaj) buna göre değişmesi ve ardından direncin (veya voltajın) verici aracılığıyla 4-20mA.DC standart akım sinyaline dönüştürülmesi ve ardından fabrikamız tarafından özel olarak üretilen WXDZ serisi dijital sıvı seviye kontrol cihazının sıvı seviyesini göstermesi ve sıvı seviyesinin pozisyon kontrolünü veya ayarını elde etmek için üst ve alt sınır alarmlarını ayarlamasıdır. Ayrıca fabrikamız tarafından üretilen WXDZ tipi hafif sütun dijital ekranla da eşleştirilebilir ve ekran daha sezgiseldir. Veya uzaktan görüntüleme, pozisyon kontrolü, sıvı seviyesinin aralıklı veya sürekli PID ayarını elde etmek için 4-20mA.DC sinyal girişini kabul edebilen herhangi bir başka ekran veya regülatörle eşleştirilebilir.
Temel parametreler
Ölçüm aralığı: (200-6000) mm, özel uzatılmış tip kesitli olarak üretilebilir.
Doğruluk: 10mm
Orta sıcaklık: ≤450℃
Çalışma basıncı: ≤32MPa
Orta yoğunluk: ≥0,45g/cm3
Orta viskozite: ≤0,4Pa·S
Çıkış sinyali: (4～20)mA·DC
Güç kaynağı: 24V·DC±5%
Elektriksel arayüz: M20×1.5 iç dişli
Patlamaya dayanıklılık seviyesi: İçsel olarak güvenli tip ExiaIICT1～T6
Koruma seviyesi: IP65


çalışmak prensip
UHZ/C serisi manyetik çevirmeli kolonlu sıvı seviye ölçer, kaldırma kuvveti ve manyetik bağlantı prensibine dayanmaktadır. Ölçüm silindirindeki manyetik şamandıra, ölçüm silindirinin dış ekranındaki iki renkli çevirmeli kolonu 180°C döndürerek ölçülecek sıvı seviyesi arttıkça (azaldıkça) kırmızı (ters) olarak görüntüler. Ölçülen sıvı seviyesinin konumunu ölçme ve görüntüleme amacına ulaşmak için 180°C döndürün ve beyaz görüntüleyin. Özel açıklama şudur: UHZ/C serisi manyetik çevirmeli kolonlu sıvı seviye ölçer, ana tüp veya kabuk adını verdiğimiz şamandırayı barındıran bir boşluğa sahiptir. Flanşlar veya diğer arayüzler aracılığıyla kapla bir bağlantı oluşturur; bu şekilde, boşluğun içi Sıvı seviyesi, kaptaki sıvı seviyesiyle aynı yüksekliktedir, bu nedenle boşluktaki şamandıra, kaptaki sıvı seviyesinin yükselmesi ve düşmesiyle birlikte yükselip alçalır; bu sırada sıvı seviyesini göremeyiz, bu nedenle boşluğun dışına bir şamandıra yerleştirdik. Bir çevirmeli sütun ekranı, çünkü şamandırayı yaptığımızda, sıvıya batan şamandıra ile yüzen kısmın birleşim noktasına manyetik bir çelik yerleştirdik. Kendisi ve şamandıra sıvı seviyesiyle birlikte yükselip alçaldığında, manyetizması kabuk aracılığıyla çevirmeli sütuna iletilir. Ekran, manyetik çevirmeli sütunu 180° çevirmek için itin; manyetik çevirmeli sütun, kırmızı ve beyaz olmak üzere iki yarı silindirden oluşan bir silindir olduğundan, çevirmeli sütuna doğru ekranın dışındaki renk 180° çevrildikten sonra değişecektir (sıvı seviyesinin altında kırmızı, sıvı seviyesinin üstünde beyaz), iki rengin birleşim noktası sıvı seviyesinin yüksekliğidir. Her manyetik çevirmeli sütun, iki renkli eksenel olarak simetrik bir yapıya sahiptir. İki manyetik çevirmeli sütun arasındaki mesafe 10mm veya 20mm'dir. Beyaz ve kırmızı, sırasıyla gaz fazı kısmını ve sıvı fazı kısmını belirtmek için kullanılır. Ayrıca, sıvı kısmını belirtmek için alt kısmı beyaz, gaz kısmını belirtmek için üst kısmı kırmızı seçebilirsiniz. Kırmızı ve beyazın kesişimi, sıvı fazı ile gaz fazı arasındaki sınırdır. Bu sıvı seviye göstergesi aynı zamanda farklı yoğunluktaki iki ortam arasındaki arayüz ölçümü için de kullanılabilir.
UHZ/C serisi manyetik çevirmeli sütunlu sıvı seviye ölçer kontrol tipi manyetik çevirmeli plakalı sıvı seviye ölçere dayanır ve manyetik bir anahtar ekler. Sıvı seviyesini izlerken, manyetik anahtar sinyali sıvı seviyesini uzaktan kontrol etmek veya alarm vermek için kullanılabilir. İletim tipi, manyetik çevirmeli sütunlu sıvı seviye göstergesine dayanarak 4~20mA iletim sensörü eklemektir. Sıvı seviyesini yerinde izlerken, sıvı seviyesindeki değişiklikler iletim sensörü, kablolar ve aletler aracılığıyla kontrol odasına iletilerek uzaktan kontrol sağlanır. İzleme ve kontrol.

Şartname

UHZ/C serisi manyetik çevirmeli kolonlu sıvı seviye ölçer ürün özellikleri
UHZ/C serisi manyetik çevirmeli sütun seviye göstergesinin ıslak parçaları 321, 316, 316L, 304, 321 astarlı PTFE (politetrafloroetilen), PVC, PP ve diğer malzemelerden yapılmıştır. Çalışması stabil ve güvenilirdir. Bu ürün HG/T2742-95 ile uyumludur, flanş HG/20592-97 standardı ile uyumludur. Ürün özellikleri çok önemlidir:
1. Tasarımı basit, kompakt, sağlam ve güvenilirdir, uzun ömürlüdür, bakım gerektirmez ve uzun yıllar dış mekanlarda kurulabilir ve kullanılabilir;
2. Ölçüm tüpü, basınç ve gaz direnci açısından sıvı seviye gösterge parçasından, sıvı seviye vericisinden ve alarm anahtarından tamamen izole edilmiştir;
3. Geniş çalışma basınç aralığı, basınç dayanımı ≤16MPa;
4. Geniş çalışma sıcaklığı aralığı, sıradan tip ≤350℃,
Uzaktan iletim tipi ≤80℃, korozyon önleyici tip ≤120℃
5. Son derece aşındırıcı, yanıcı, patlayıcı, toksik ve diğer sıvıların seviye ölçümü için yaygın olarak kullanılır;
6. Her model, yüksek ve düşük sıvı seviyelerinin otomatik alarmını gerçekleştirmek için bir veya daha fazla ON/OFF alarm anahtarıyla donatılabilir;
7. Her model, uzaktan merkezi ölçüm ve kontrol sağlamak için opsiyonel 4-20mA sıvı seviye sensörü ile donatılabilir.
UHZ/C serisi manyetik çevirmeli sütunlu sıvı seviye ölçer ürünleri aşağıdakilere uygulanabilir:
UHZ/C serisi manyetik çevirmeli kolon seviye göstergesi, petrol, kimya, petrol sahaları, ilaç, gıda, şarap ve diğer endüstrilerdeki çeşitli sıvı depolama tankları, depolama tankları, sıvı depolama havuzları, reaksiyon tankları, fermantasyon tankları vb.'de yaygın olarak kullanılabilir. Petrol ürünleri, sıvılaştırılmış gaz, sıvı amonyak, kuvvetli asit ve alkali sıvılar, enerji santrali kazan tamburları, hava gidericiler, drenaj tankları, dönüş suyu tankları, yüksek ve düşük basınçlı ısıtıcılar, kondansatörler, buharlaştırıcılar ve 321, 304, 321+ astarlı (F46, F4, PTFE), 316, 316L, PVC, PP uyumlu sıvı ortam sıvı seviyesi, sıvı yüzeyi ve iki farklı ortam arayüzü ölçümü ve gösterimi olan diğer basınç kapları. Kullanıcıların farklı durumların ve ortamların gereksinimlerine uyum sağlamak için seçebilecekleri çeşitli kurulum formları vardır. İki tür patlamaya dayanıklı, içsel olarak güvenli ve patlamaya dayanıklı, farklı kullanım durumlarının gereksinimlerini karşılayabilir.
UHZ/C serisi manyetik çevirmeli sütunlu sıvı seviye ölçer ek fonksiyon seçenekleri
Farklı durum ve ortamların ihtiyaçlarını karşılamak için aşağıdaki seçenekler eklenebilir:
1. Her model, yüksek ve düşük sıvı seviyelerinin otomatik kontrolünü veya alarmını gerçekleştirmek için isteğe bağlı pasif kendi kendini idame ettiren AÇIK/KAPALI alarm anahtarıyla donatılabilir;
2. Her model, uzaktan merkezi ölçüm ve kontrol elde etmek için opsiyonel 4-20mA sıvı seviye sensörü ile donatılabilir.
3. Sıvı seviye göstergesinin alt kısmında bulunan tahliye vanası kullanım esnasında tahliyeyi kolaylaştırır.

​

Paketleme ve Teslimat


SSS
1. S: Uygun modeli seçmek için hangi bilgilerin sağlanması gerekiyor?
A: Uygulama alanı, Nominal basınç, Orta ve orta sıcaklık, Güç kaynağı, Çıkış,
Debi aralığı, Doğruluk, Bağlantı ve diğer parametreler.
2. S: Siz bir ticaret şirketi misiniz yoksa üretici misiniz?
A: Seviye ve akış ölçüm aletleri konusunda uzmanlaşmış, ISO onaylı bir üreticiyiz.
OEM ve ODM hizmeti mevcuttur. Çin'de bizi ziyaret etmenizi bekliyoruz.
3. S: Minimum Sipariş Miktarınız nedir?
A: İşbirliğimize başlamak için numune siparişi kabul edilmektedir.
4. S: Akıllı Mini Mikro Türbin Yakıt Yağı Dizel Akış Ölçeri için teslimat tarihiniz nedir?
A: Teslimat tarihi ödeme alındıktan sonra yaklaşık 3-15 iş günüdür.
5. S: Ödeme koşullarınız nelerdir?
A: T/T, PayPal ve Western Union'ı destekliyoruz.
Seri üretim siparişlerinde %30 peşinat, %70 bakiye sevkiyat öncesi ödenir.
6. S: Debimetre için garantiniz var mı?
C: Evet, 12 ay garantimiz var.
